科目： 来源：2012-2013学年江苏省无锡市雪浪中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

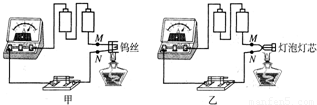

如图所示，把M、N分别跟废日光灯管中的钨丝和废灯泡灯芯（钨丝已断）连接，观察钨丝和灯泡灯芯加热前后电流表的示数变化情况，其中甲图中电流表的示数将    （选填“变大”、“变小”或“不变”），此现象表明导体的电阻与    有关；乙图中电流表的示数将    （选填“变大”、“变小”或“不变”）．

科目： 来源：2012-2013学年江苏省无锡市雪浪中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省无锡市雪浪中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省无锡市雪浪中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省无锡市雪浪中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

如图所示，开关S闭合后，电流表的示数    （选填“变大”、“变小”或“不变”；若电流表示数变化了0.1A，则电阻R=    Ω．（电源电压保持不变）

科目： 来源：2012-2013学年江苏省无锡市雪浪中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其电阻随一氧化碳浓度的增大而减小．若将二氧化锡传感器接入如图所示的电路中，当二氧化锡传感器所处空间的一氧化碳浓度增大时，电压表示数将    （选填“变大”“变小”或“不变”），电流表示数将    （选填“变大”“变小”或“不变”）．

科目： 来源：2012-2013学年江苏省无锡市雪浪中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

如图所示，电源电压 U=12V（保持不变），电阻R₁=100Ω，变阻器R₂的最大电阻值是60Ω，闭合开关S，当滑片P从R₂的左端移到右端的过程中，电压表读数最小值是    V，电流表读数的最大值是    A．

科目： 来源：2012-2013学年江苏省无锡市雪浪中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

电路元件甲和乙的电流与两端电压的关系如图所示，由图可知，甲的电阻是    Ω．若将甲，乙并联到电压为2v的电源两端，干路中的电流是    A．

科目： 来源：2012-2013学年江苏省无锡市雪浪中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

半导体制冷技术是用于电脑元件散热的前沿科技．其原理是珀尔贴效应．如图所示是半导体制冷的原理图．把N型半导体元件和P型半导体元件串联，接上直流电源后，半导体材料的两端会产生温度差，在电流方向是N→P的地方吸热，而在电流方向是P→N的地方放热．则靠近电脑发热体（CPU）的是    （填“A”或“B”）陶瓷片．该散热元件中的电源    （填“可以”或“不可以”）直接用交流电源．

科目： 来源：2012-2013学年江苏省无锡市雪浪中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R₁，下部分电阻为R₂，结构可等效为如图所示电路，电源电压不变．当触摸点在竖直方向移动时，若测得R₂两端电压增大，则可知R₂阻值    ，触摸点P到屏下端的距离    （选填“增大”、“减小”或“不变”）．
