科目： 来源：2012-2013学年内蒙古呼和浩特市敬业学校九年级（上）物理寒假作业（三）（解析版） 题型：解答题

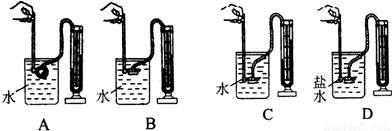

在“研究液体压强”的实验中，进行了如图所示的操作．

（1）比较图中代号为______两个图，可以得到的结论是：在液体内部的同一深度，液体向各个方向的压强都相等．
（2）比较图中代号为A、C（或B、C）两个图，可以得到的结论是：液体内部的压强______．
（3）比较代号为C、D的两个图，可以得到的结论是：在深度相同的情况下，______；液体的密度越大，压强______．
（4）在此研究实验中，用到了______法．

科目： 来源：2012-2013学年内蒙古呼和浩特市敬业学校九年级（上）物理寒假作业（三）（解析版） 题型：解答题

如图所示，电源电压不变．R₁=20Ω，R₂=30Ω，当S断开时，电流表示数为0.3A，当S闭合时，电流表示数为多少？

科目： 来源：2012-2013学年内蒙古呼和浩特市敬业学校九年级（上）物理寒假作业（三）（解析版） 题型：解答题

科目： 来源：2012-2013学年内蒙古呼和浩特市敬业学校九年级（上）物理寒假作业（三）（解析版） 题型：解答题

科目： 来源：2012-2013学年内蒙古呼和浩特市敬业学校九年级（上）物理寒假作业（三）（解析版） 题型：解答题

如图所示，用滑轮组匀速提起重1000N的物体，10s内绳子的自由端拉下16m，此过程所做的额外功是800J，若绳重和摩擦不计，求：
（1）拉力F的功率；
（2）滑轮组的机械效率；
（3）动滑轮的总重．

科目： 来源：2012-2013学年内蒙古呼和浩特市敬业学校九年级（上）物理寒假作业（三）（解析版） 题型：解答题

科目： 来源：2012-2013学年内蒙古呼和浩特市敬业学校九年级（上）物理寒假作业（三）（解析版） 题型：解答题

如图所示，AC是轻质杠杆，O为支点，AC=1m，OA=BC，在B处挂一个重为G的小球．
（1）为使杠杆在水平位置平衡，请画出施加在杠杆上的最小动力F的示意图．
（2）若F=G，则OB的长度是______．

科目： 来源：2012-2013学年内蒙古呼和浩特市敬业学校九年级（上）物理寒假作业（三）（解析版） 题型：填空题

欣儿手头上有完全相同的1元硬币10枚，为了测出其中一枚硬币的密度，她设计了一个小实验．实验器材有空金属筒、量杯和水；主要的实验步骤如下：
A．将10枚硬币全部放入水中，此时量杯中水面处刻度如图所示；
B．将10枚硬币放入金属筒中，让金属筒漂浮在量杯中，记下此时水面处的刻度值为53mL；
C．将空金属筒放入盛有适量水的量杯中，让其漂浮，记下此时水面处的刻度值为22mL．
（1）合理的实验顺序是    （只填字母序号）
（2）由实验可知硬币的密度ρ=    kg/m³；
（3）实验中，欣儿运用了下列哪些实验方法？    （填字母序号）．
A．控制变量法    B．转换法    C．类比法    D．累积法．

科目： 来源：2012-2013学年内蒙古呼和浩特市敬业学校九年级（上）物理寒假作业（三）（解析版） 题型：解答题

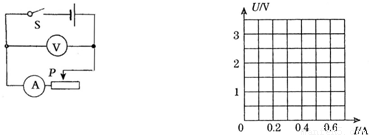

某同学设计了如图所示的电路图．没做实验前他认为；当闭合S，移动变阻器的滑片P，电流表示数变化，电压表示数不变（即电源两端电压保持不变）；但是实验结果使他大吃一惊，他发现：当P移动时，电流表和电压表示数都发生了变化．他把六次实验的数据记录在下面的表格中：（电流表的电阻和通过电压表的电流忽略不计）

实验次数	1	2	3	4	5	6
电流表示数I/A	0.1	0.2	0.3	0.4	0.5	0.6
电压表示数 U/V	2.5	2.0	1.5	1.0	0.5

（1）根据表中的数据，在图中画出U-I图象?
（2）根据图象，写出U-I的函数表达式______；?
（3）他猜想P移动时之所以电压表示数有变化，可能是由于电池组内部有电阻造成的，理论和实践证明他的猜想是正确的．请根据相关信息得出电池组内部电阻r=______Ω；
（4）当变阻器连入电路中电阻R=20Ω时，电流表的示数是多少？（要求列式计算）?

科目： 来源：2012-2013学年内蒙古呼和浩特市敬业学校九年级（上）物理寒假作业（三）（解析版） 题型：解答题

某同学复习中用图1所示的电路再次探究串联电路电压的规律．实验时意外发现：“当变阻器滑片P向左移动时，电压表读数之和减小．”他产生了疑惑，在老师的引导下，知道了用久了的普通干电池内部有不可忽略的电阻．可将它看作一个理想电源（电压U恒定，电阻为0）与一个电阻r的串联（图2所示）
请你帮他选择适当器材，设计测量干电池电阻r的实验方案．
可供选用的器材：一个电压表，符合实验要求的已知阻值的定值电阻R₁、R₂（R₁≠R₂），导线和开关若干，一节旧干电池．
要求R₁、R₂在同一电路中不能同时工作，请完成：
（1）画出实验电路图．
（2）根据你设计的电路写出主要的实验步骤．
（3）写出电阻r的数学表达式（用已知量和测量量表示）．
