科目： 来源：2012-2013学年江苏省连云港市灌云县圩丰中学九年级（上）物理寒假作业（三）（解析版） 题型：填空题

如图，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L₂的灯丝断了，其它部分均正常．这时若用电压表测a、b两点间的电压，示数为    V，测b、c两点间的电压，示数为    V．

科目： 来源：2012-2013学年江苏省连云港市灌云县圩丰中学九年级（上）物理寒假作业（三）（解析版） 题型：解答题

如图所示，电源电压为8V，R₁=4Ω，滑动变阻器的最大阻值是12Ω，滑片滑到左端时，通过R₁的电流为______A；P滑到右端时，通过R₁的电流为______A．

科目： 来源：2012-2013学年江苏省连云港市灌云县圩丰中学九年级（上）物理寒假作业（三）（解析版） 题型：填空题

如图所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定．已知电源电压为8V，灯L₁的电阻为16Ω，灯L₂的电阻为12Ω，则甲电表的示数为    ，乙电表的示数为    ．

科目： 来源：2012-2013学年江苏省连云港市灌云县圩丰中学九年级（上）物理寒假作业（三）（解析版） 题型：解答题

小明同学用如图所示的电路研究“电流与电阻的关系”．
（1）在连接电路时，开关必须______，在开关闭合前，应将滑动变阻器的滑片移到______（最左端、最右端）；闭合开关，调节滑动变阻器使电压表的示数为4V，电流表的示数为0.4A，则定值电阻R的阻值是______；现将它换成20Ω的电阻接入电路来进行研究，则下一步应进行的操作是：______．
（2）小明同学按上面的电路研究通过导体的电流跟导体电阻的关系．电源电压保持不变，他不断改变R的阻值，测得相应的电流如下表，分析表中数据可知：电流跟电阻______反比（填“成”或“不成”），这与欧姆定律______（填“相符”或“不符”），其原因是______．

次数	R（Ω）	I（A）
1	2	0.40
2	4	0.32
3	6	0.25

科目： 来源：2012-2013学年江苏省连云港市灌云县圩丰中学九年级（上）物理寒假作业（三）（解析版） 题型：解答题

做测定电阻阻值的实验：

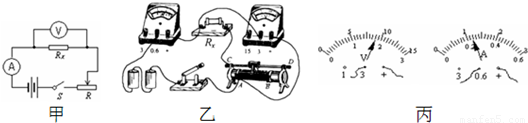

（1）小明根据如图甲所示的电路图，将实验器材连接成实验电路如图乙．同小组的小亮在检查时认为，从实验目的来看实验电路上有一根导线连接错了，建议小明改接．①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根导线，对实验的影响是：______（具体说明是什么影响）．
（2）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用______．
（3）小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图丙所示，则电压表的读数是______V，电流表的读数是______A，被测电阻R_x的阻值是______Ω．

科目： 来源：2012-2013学年江苏省连云港市灌云县圩丰中学九年级（上）物理寒假作业（三）（解析版） 题型：解答题

如图所示电路中，电源电压不变，电阻R₁=45Ω．当闭合开关S后，电压表的示数是9V，电流表A₁的示数为0.3A．求：
（1）电流表A₂的示数；
（2）电阻R₂的值．

科目： 来源：2012-2013学年江苏省连云港市灌云县圩丰中学九年级（上）物理寒假作业（三）（解析版） 题型：解答题

如图所示，当开关S闭合后，滑动变阻器滑片p在B端时，电压表示数为9V，电流表示数为0.15A；滑片P在中点C时电压表的示数为6V．求：
（1）滑动变阻器R₁的最大阻值
（2）电源电压和R₂的阻值．

科目： 来源：2012-2013学年北京市东城区九年级（上）月考物理试卷（11月份）（解析版） 题型：选择题

在图所示的物理学家中，以其名字命名力的单位的是（ ）
A．
安培
B．
伽利略
C．
牛顿
D．
瓦特

科目： 来源：2012-2013学年北京市东城区九年级（上）月考物理试卷（11月份）（解析版） 题型：选择题

科目： 来源：2012-2013学年北京市东城区九年级（上）月考物理试卷（11月份）（解析版） 题型：选择题

如图所示的四个实例中，目的是为了增大摩擦的是（ ）
A．
行李箱下安装轮子
B．
旅游鞋底有凹凸的花纹
C．
给汽车的机械零件间加润滑油
D．
磁悬浮列车行驶时车身不接触铁轨
