科目： 来源：2011-2012学年山东省济宁市曲阜市九年级（上）期中物理试卷（解析版） 题型：填空题

改变内能有不同的方式，图甲是在一个配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，当迅速压下活塞时，可看见筒内棉花燃烧起来．这是通过    方式使玻璃筒内的空气    增加，温度升高，达到棉花的燃点，使棉花燃烧．图乙是通过    方式把试管里的水加热至沸腾．

科目： 来源：2011-2012学年山东省济宁市曲阜市九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，甲、乙两图是某个同学做“水的沸腾”实验时观察到的现象，其中能正确反映沸腾时现象的是图    ．

科目： 来源：2011-2012学年山东省济宁市曲阜市九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，是四冲程汽油机工作过程中的一个冲程，在此冲程中能量的转化是：    ．

科目： 来源：2011-2012学年山东省济宁市曲阜市九年级（上）期中物理试卷（解析版） 题型：填空题

在图（甲）所示的电路中，若电源电压为3V，电流表A₁、A₂的示数如图（乙）所示，则通过R₁的电流是    A，R₂的阻值是    Ω．

科目： 来源：2011-2012学年山东省济宁市曲阜市九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年山东省济宁市曲阜市九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示是使用电流表时可能出现的问题，请问图    （选填“甲”、“乙”或“丙”）是因为量程选择过大所造成的现象．

科目： 来源：2011-2012学年山东省济宁市曲阜市九年级（上）期中物理试卷（解析版） 题型：解答题

在探究“冰的熔化”和“水的沸腾”实验中，小明用了下面两组实验装置．
（1）探究“水的沸腾”实验中．当水温为82℃时开始记录数据，以后每隔1min读一次温度计的示数．直到水沸腾一段时间后停止读数，其数据记录如表所示．在记录第四次数据时，温度计的示数如图甲所示，请将读数填在表内空格中．

时间/min		l	2	3	4	5	6	7
温度/℃	82	86	90		98	98	98	98

（2）请根据表格中能数据，在图乙中作出水的温度随时间变化的图线．由图象可判断出当时水面上方的气压______（填“高于”、“低于”或“等于”）标准大气压．
（3）水沸腾时的特点是______（写出一条即可）．
（4）为探究“冰的熔化”实验，他应选择的装置是______（选填“丙”或“丁”），目的是为了______．
（5）图戊中______段表示冰的熔化过程，此过程中该物质______热量；第10min冰处于______态（填“固”、“液”或“固液共存”）．
（6）图戊中，比较AB段与CD段可以看出：吸收相同热量时，冰升温比水升温快，原因是______．
（7）在探究“冰的熔化”实验中，小明发现冰熔化过快，应采取的操作是______．

科目： 来源：2011-2012学年山东省济宁市曲阜市九年级（上）期中物理试卷（解析版） 题型：解答题

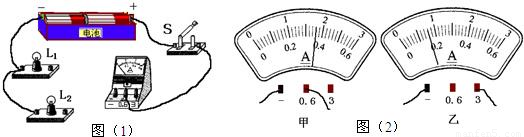

如图是“探究并联电路电流特点”实验时未连好的电路，现要求灯L₁和灯L₂并联，且电流表测灯L₂中的电流．

（1）请你用笔画线表示导线完成电路连接．电源为串联在一起的两节新干电池，若用电压表测量图1中电源正负极间的电压，则其电压值为______V，若用电压表测量灯L₁两端的电压，则示数为______V．
（2）按要求正确连接好电路后，闭合开关，电流表的示数如图2甲所示，则灯L₂中电流为______A．
（3）在这个电路中，再用电流表测干路中的电流时，电流表的示数如图2乙所示，则干路中的电流为______A，灯L₁中的电流为______A．

科目： 来源：2011-2012学年山东省济宁市曲阜市九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法．
