科目： 来源：2012-2013学年山东省东营市胜利七中九年级（上）期中物理试卷（解析版） 题型：解答题

一辆汽车在一平直的公路上以20m/s速度匀速行驶，请你在图上画出汽车行驶过程中速度随时间变化关系的v-t图象．

科目： 来源：2012-2013学年山东省东营市胜利七中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，测得木块的长度是______cm．

科目： 来源：2012-2013学年山东省东营市胜利七中九年级（上）期中物理试卷（解析版） 题型：解答题

请在图中用笔画线，画出用滑轮组拉动重物最省力的绕法．

科目： 来源：2012-2013学年山东省东营市胜利七中九年级（上）期中物理试卷（解析版） 题型：解答题

请在图中画出小球所受力的示意图和球对墙面压力的示意图．

科目： 来源：2012-2013学年山东省东营市胜利七中九年级（上）期中物理试卷（解析版） 题型：解答题

如图是工人用撬棒撬起石块的示意图，O为支点，画出阻力F₂的力臂L₂、使工人在A点能加的最小动力F₁的示意图．

科目： 来源：2012-2013学年山东省东营市胜利七中九年级（上）期中物理试卷（解析版） 题型：解答题

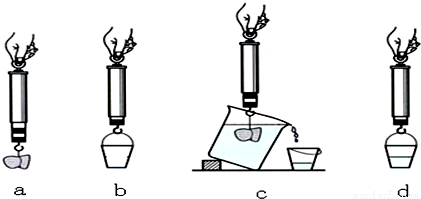

小芳同学在探究“浮力的大小等于什么”时，用弹簧测力计、小石块、烧杯、小桶等进行实验操作，如图所示a、b、c、d是四个步骤示意图．设四个图中弹簧测力计的读数分别是F₁、F₂、F₃、F₄，
（1）由四个图中______两个图的弹簧测力计的读数可以求出小石块受到的浮力；
（2）被排开液体的重力为______；
（3）如果关系式______成立，就可以得到著名的阿基米德原理；
（4）小芳想继续探究“浮力与物体浸没在水中的深度有关吗？”，她应该进行的操作是：______．
（5）利用上述数据，可以算出石块的密度，表达式为ρ=______．

科目： 来源：2012-2013学年山东省东营市胜利七中九年级（上）期中物理试卷（解析版） 题型：解答题

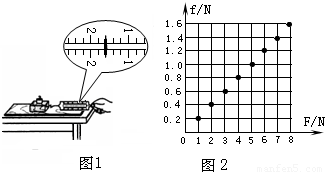

用图1所示的装置探究摩擦力跟压力大小的关系．
（1）实验时，拉动木块在水平木板上做匀速直线运动，弹簧测力计的示数就等于摩擦力的大小，因为这时的拉力和摩擦力是一对______力．
（2）某次实验中弹簧测力计的指针位置如图1所示，它的示数是______N．

实验次数	1	2	3	4	5
压力F/N	3	4	5	6	7
摩擦力?/N	0.6	0.8	1.0	1.2	1.4

（3）改变木块上所加钩码的个数进行多次实验，记录的数据如上表所示，请根据表中的数据，在图2中画出摩擦力随压力大小变化的关系图象．
（4）分析图象可知：当接触面的粗糙程度一定时，摩擦力跟压力的大小成______．
（5）实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上做匀速直线运动时的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小．你认为她的结论正确吗？______，理由是：______．

科目： 来源：2012-2013学年山东省东营市胜利七中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年山东省东营市胜利七中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年山东省东营市胜利七中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示是某同学做俯卧撑时的示意图，他的质量为56kg．身体可视为杠杆，O点为支点．A点为重心．（g=10N/kg）
（1）该同学所受重力是多少？
（2）若0B=1.0m，BC=0.4m，求地面对双手支持力的大小．
