科目： 来源：2012-2013学年四川省成都七中实验学校九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示的电路里，在圆圈a，b，c上连接适当电表，使灯L₁和L₂并联且能发光，那么a应是    ；b是    ；c是    ．

科目： 来源：2012-2013学年四川省成都七中实验学校九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示的电路中，当开关S₁闭合，S₂断开时，电流表A的示数为240mA，则通过L₂的电流是    A；当开关S₁、S₂均闭合时，电流表A的示数为0.56A，则通过灯泡L₁的电流是    A，通过L₂的电流是    A．

科目： 来源：2012-2013学年四川省成都七中实验学校九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示的电路中，开关S闭合时，灯L₁和L₂是    联的，若电源电压为8V，电压表的示数为3V，则灯L₁两端的电压是    V，灯L₂两端的电压    V．

科目： 来源：2012-2013学年四川省成都七中实验学校九年级（上）期中物理试卷（解析版） 题型：填空题

在如图电路中，电源电压为6V，R₁=4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为    A，电阻R₂的阻值为    Ω．

科目： 来源：2012-2013学年四川省成都七中实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

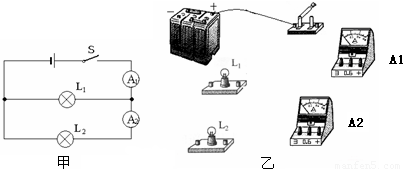

在下图甲中，闭合开关后，通过灯泡L_l的电流为0.5A，通过灯泡L₂的电流为0.4A．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．

科目： 来源：2012-2013学年四川省成都七中实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图，请设计一个电路，开关可以同时控制两盏灯，当滑动变阻器向右滑动的时候，灯泡L₂的亮度变暗，灯泡L₁的亮度不变．请先在左边虚线框内画出电路图，再用笔画线代替导线将如图所示的电路元件连接起来．

科目： 来源：2012-2013学年四川省成都七中实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年四川省成都七中实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，电源电压为6V．闭合开关S，电压表V₁示数为4V，电流表示数为0.4A．
求：（1）电压表V₂的示数；
（2 ）R₁、R₂的阻值．

科目： 来源：2012-2013学年四川省成都七中实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

小明依如图所示电路实验，探究并联电路中电流的关系．
（1）连接实物时，开关应______，由于不知两灯泡的电流，对电流表量程的选择应用______法选择．
（2）按电路图连好实物后，只闭合S₁时，电流表的示数如图甲所示；只闭合S₂时，电流表的示数如图乙所示；同时闭合S₁、S₂时，电流表的示数如图丙所示，请完成下表．

物理量	I1/A	I2/A	I3/A
测量值
结论

科目： 来源：2012-2013学年四川省成都七中实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

以下是小红“探究通过导体的电流与电阻的关系”的部分实验过程．
（1）小红在闭合开关前应将滑动变阻器的滑片移到______处；
（2）闭合开关后，小红发现无论怎样移动滑动变阻器，电流表指针几乎不动，而电压表指针有明显偏转，则造成这一故障的原因可能是______；
（3）排除故障后某次实验时电压表的示数如图所示，则R两端的电压是______V；
（4）实验中，小红分别把5Ω、10Ω、20Ω的电阻接入电路做三次实验，每次闭合开关后，调节滑动变阻器，使______保持不变，记录电流表示数，如表格所示；

实验次数	电阻R/Ω	电流I/A
1	5	0.48
2	10	0.24
3	20	0.12

（5）分析表格数据，得出结论：______．
（6）本次实验测量多组数据的目的是为了______．
