科目： 来源：2012-2013学年江苏省泰州市靖江市实验学校九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省泰州市靖江市实验学校九年级（上）期中物理试卷（解析版） 题型：填空题

如图1，在吹气球时，吹大了的气球没握住，它叫啸着飞跑了！你及时捡起气球会发现它的嘴部温度     （选填“变高”、“变低”或“无变化”），当球内气体喷出来时，发生的能量转化情况是    能转化为    能．图    中（选填“2”或“3”）汽油机的工作过程与这一实验过程中能量的转化是一致的，而图示的另一个工作过程叫    冲程．若某四冲程汽油机在工作时飞轮转速为3600r/min，则每分钟完成     次做功冲程．

科目： 来源：2012-2013学年江苏省泰州市靖江市实验学校九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示的电路，当开关S闭合时，电流表A₂测    的电流（填：L₁或L₂），如电流表A₁的示数为0.8A，电流表A₂的示数为0.5A，则流过L₁的电流为    ．

科目： 来源：2012-2013学年江苏省泰州市靖江市实验学校九年级（上）期中物理试卷（解析版） 题型：填空题

如图，（1）若闭合开关S₂、S₃，断开开关S₁，则灯L₁、L₂组成     电路．
（2）若闭合开关S₁，断开开关S₂、S₃，则灯L₁、L₂组成     电路．
（3）若将S₁、S₃同时闭合，断开开关S₂，则L₁、L₂中能够发光的灯为     （填“L₁”或“L₂”或“L₁、L₂”）．

科目： 来源：2012-2013学年江苏省泰州市靖江市实验学校九年级（上）期中物理试卷（解析版） 题型：填空题

如图，某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的定时爆炸装置，如图所示，为使爆炸装置停止工作，应剪断线    （填“a”或“b”），拆除前起爆器上    电流通过（填“有”或“没有”）

科目： 来源：2012-2013学年江苏省泰州市靖江市实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图，一轻质杠杆在动力F的作用下在图示位置静止，请你在图中画出动力F的力臂和阻力F₂．

科目： 来源：2012-2013学年江苏省泰州市靖江市实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

小明发现在教室前面的两盏电灯是由一个开关控制的，请你在下面的方框中画出符合这种情况的电路图．

科目： 来源：2012-2013学年江苏省泰州市靖江市实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

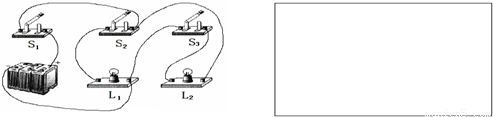

画出如图所示的实物图的电路图．

科目： 来源：2012-2013学年江苏省泰州市靖江市实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，滑轮组提起重630N的货物，绳子的自由端拉力F=300N，重物以0.2m/s的速度匀速上升，不考虑绳重和摩擦，求：
（1）此时滑轮组的机械效率
（2）拉力做功功率
（3）当所提货物重力为930N时，绳端的拉力为多大？此时滑轮组的机械效率是多大？

科目： 来源：2012-2013学年江苏省泰州市靖江市实验学校九年级（上）期中物理试卷（解析版） 题型：解答题

以前我校食堂使用锅炉燃烧优质煤为学生宿舍提供热水，成本高、污染重．今年暑假，学校领导对这种供水方式进行了改进，筹集资金购买了100台太阳能热水器，将它们安装在阳光充足的宿舍楼楼顶上．其铭牌上的部分参数如图所示．
（1）热水器上满水后，水的质量为多少？
（2）资料显示泰州地区（晴天）平均每平方米的面积上，每小时接收的太阳能约为2.1×10⁶J．若这些热水器上满水，每天日照时间按8h计算，则每台热水器一天中接收的太阳能（E）约为多少？水吸收的热量为多少？所吸收的热量可使水温升高多少？[c_水=4.2×10³J/]
（3）若这100台热水器一天中接收的太阳能，由燃烧优质煤（热值q=3.4×10⁷J/kg）来获得，则至少需要完全燃烧多少千克优质煤？（保留一位小数）
