根据电路图连实物图．

科目： 来源：2011-2012学年甘肃省张掖六中九年级（上）期中物理试卷（解析版） 题型：解答题

根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来．（导线不能有交叉）（电灯L₁中电流大概
0.4A，电灯L₂中电流大概0.5A）

科目： 来源：2011-2012学年甘肃省张掖六中九年级（上）期中物理试卷（解析版） 题型：解答题

在图中，当开关S闭合后，加热废灯泡灯芯的玻璃到红炽状态，小灯泡______这是因为______．

科目： 来源：2011-2012学年甘肃省张掖六中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示的实验中，把废日光灯管中的灯丝连接在电路中，闭合开关后，用酒精灯对灯丝加热，可以观察到电流表的示数______，这表明：温度升高灯丝的电阻______（填变大，变小，或不变）

科目： 来源：2011-2012学年甘肃省张掖六中九年级（上）期中物理试卷（解析版） 题型：解答题

小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表．请帮她完成如下几项工作：

测量处	A	B	C
电流（安）	0.5	0.2	0.3

（1）比较上表数据，可以得出结论是：______．
（2）小丽把电流表接入A点，当闭合开关时，发现电流表指针如图甲所示，出现这故障的原因是______．

科目： 来源：2011-2012学年甘肃省张掖六中九年级（上）期中物理试卷（解析版） 题型：解答题

为了探究影响电阻大小的因素，小明做如下图所示的实验：a、b、c三根导线材料相同，a、b长短相同，粗细不同；a、c粗细相同，长短不同，先将接线夹M、N分别接在a导线的两端，再将M，N接在b导线的两端，两次相比，电流表的示数将______（选填“变大”，“变小”或“不变”）．当M、N先后接在a、c两导线的两端时，电流表的示数______，以上第一次实验说明了______；第二次实验说明了______．

科目： 来源：2011-2012学年甘肃省张掖六中九年级（上）期中物理试卷（解析版） 题型：解答题

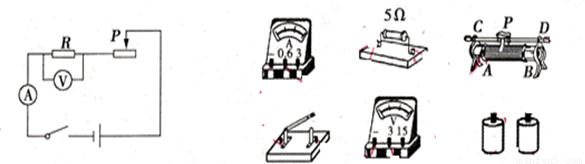

在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图所示：
（1）请用笔划线代替导线，按电路图将实物连接起来．
（2）小刚连完最后一根导线后就发现两个表的指针发生偏转，并且指针总在晃动，
造成上述现象的原因分别是______．
（3）排除故障后，移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流值；再将5欧的电阻改接成10欧的电阻，发现电压表示数大于2V，于是他下一步的操作是：将滑动变阻器的滑片向______（填“左”或“右”）移，使______，并记下电流值；再改接20欧的电阻，重复上述实验．
（4）此实验得到的结论是______．

科目： 来源：2011-2012学年甘肃省张掖六中九年级（上）期中物理试卷（解析版） 题型：解答题
