科目： 来源：2012-2013学年湖北省鄂州三中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示的水桶，是在一个最小外力作用下所处的状态．作出它此时的受力示意图．

科目： 来源：2012-2013学年湖北省鄂州三中九年级（上）期中物理试卷（解析版） 题型：解答题

甲乙两图所示容器中都装有水，但图中都只画出了左边容器中的水面，请在图中把未画出的水面的大致位置补画出来．

科目： 来源：2012-2013学年湖北省鄂州三中九年级（上）期中物理试卷（解析版） 题型：解答题

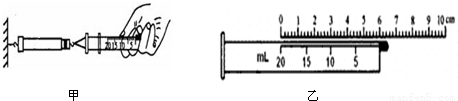

某科学实验小组利用注射器、弹簧测力计、刻度尺等器材测量大气压强的值，实验步骤如下：

（1）把注射器的活塞推至注射器筒的底端，然后用橡皮帽堵住注射器的小孔，这样做的目的是______．
（2）如图所示，用细尼龙绳拴住注射器活塞的颈部，使绳的另一端与弹簧测力计的挂钩相连，然后水平向右慢慢拉动注射器筒，当注射器中的活塞刚被拉动时，记下弹簧测力计的示数为29.9N．
（3）如图所示，用刻度尺测出注射器全部刻度的长度为______cm，计算出活塞的横截面积．
（4）计算得到大气压强的数值为______Pa
（5）同学们发现实验误差较大，请分析，该实验过程中导致误差的因素有（请写出两条）：
①______；②______．

科目： 来源：2012-2013学年湖北省鄂州三中九年级（上）期中物理试卷（解析版） 题型：解答题

高压锅是应用液体沸点会随着气压增大而升高的原理设计的．图为水的沸点跟气压的关系图象．已知高压锅盖出气孔的横截面积为12mm²，限压阀的质量为84g．请你通过计算并对照图来判断：用该高压锅烧水，水温最高可以达到多少℃？
（g取10N/kg，大气压值取1.0×10⁵Pa）

科目： 来源：2012-2013学年湖北省鄂州三中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，工人师傅用一个滑轮组在40s内将重600N的木箱从地面匀速吊上4m高的阳台，所用的拉力为220N，不计绳重和摩．求：
（1）木箱匀速上升的速度；
（2）动滑轮的重力．

科目： 来源：2010-2011学年河北省承德市商城二中九年级（上）期中物理试卷（解析版） 题型：填空题

（1）我们确定物体是否运动，必须先选定    ；如图1所示，从早晨到中午，阳光下日晷晷针的影子相对日晷的盘面是    （选填“运动”或“静的．）
（2）小明在马路边上拍街景照片，先后连续拍了两张，如图2甲、乙所示，如果以小轿车为参照物，大卡车向    运动（选填“左”或“右”）；若以地面为参照物，运动速度最慢的物体是    （选填“小轿车”、“大卡车”或“自行车”）

科目： 来源：2010-2011学年河北省承德市商城二中九年级（上）期中物理试卷（解析版） 题型：填空题

（1）图1是某物质的密度和体积的图线，从图中可知此物质的密度是    kg/m³；当该物质的体积是3cm³时，则该物质的质量是    g．
（2）用图象可以表示物体的运动规律．由图2可知：线段AB表示物体    ，线段BC表示物体    ．

科目： 来源：2010-2011学年河北省承德市商城二中九年级（上）期中物理试卷（解析版） 题型：填空题

（1）如图所示，利用弹簧测力计拉着物体在水平面上匀速向右运动，该物体受到的摩擦力为    N，方向向    （左/右）．
（2）宇航员与其所穿的衣服、装备中总质量为100kg，则他在地球上受到的总重力为    N．在飞向太空站时，宇航员的质量为    kg．（g取10N/kg）

科目： 来源：2010-2011学年河北省承德市商城二中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年河北省承德市商城二中九年级（上）期中物理试卷（解析版） 题型：选择题
