科目： 来源：2012-2013学年江苏省扬州市邗江区美琪学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图：这是用螺丝刀撬起图钉的示意图，O为支点，A为动力作用点，F₂为阻力．请在图中画出阻力F₂的力臂l₂及作用在A点的最小动力F₁的示意图．

科目： 来源：2012-2013学年江苏省扬州市邗江区美琪学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示的元件，按下列要求连接电路（连线不得交叉）：
（1）L₁和L₂并联；
（2）电压表测总电压；
（3）电流表测L₁的电流（L₁的电流约为0.3A）；
（4）开关控制整个电路．

科目： 来源：2012-2013学年江苏省扬州市邗江区美琪学校九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，某小组研究“杠杆的平衡条件”，器材：有刻度的杠杆、若干个相同的钩码、弹簧测力计等，O为杠杆的支点．
①实验前，应先调节杠杆在     位置平衡．这样做，除了可以消除自身的重力影响，还可以方便地测量或读出     ．调节时，如发现杠杆左端偏高，应如何操作：    ．

②某实验小组记录两组数据如下：

实验序号	动力F1/N	动力臂L1/cm	阻力F2/N	阻力臂L2/cm
1	2	20	1	10
2	1	8	2	4

根据分析，这组数据中，实验序号为     选填：“1”或“2”）的一组肯定有错误．检查发现是测量动力臂时读错了，动力臂的实际值比记录值     （选填：大或小）．
③如图所示，弹簧测力计在C处由竖直向上逐渐向右倾斜拉动杠杆，仍使杠杆在水平位置保持平衡，则弹簧测力计的示数将     （选填：变大、变小或保持不变），其原因是     ．

④某次实验中，若采取如图所示的方式悬挂钩码，杠杆也能在水平位置保持平衡（杠杆上每格等距），但老师却往往提醒大家不要采用这种方式，这主要是以下哪种原因     （选填字母）．
A．一个人无法独立操作  B．需要使用太多的钩码
C．力臂与杠杆不重合   D．力和力臂数目过多

⑤如图所示，实验小组选用长1.6m、粗细均匀的一只金属杆，绕O点在竖直平面内自由转动，同时将一个“拉力--位移传感器”竖直作用在杆上，并使杠杆在水平位置始终保持平衡．该传感器显示其拉力F与作用点到O点距离x的变化关系如图所示．由图可知金属杆重     N．

科目： 来源：2012-2013学年江苏省扬州市邗江区美琪学校九年级（上）期中物理试卷（解析版） 题型：解答题

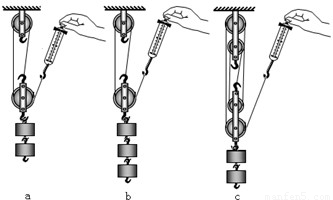

小明在测量滑轮组机械效率的实验中，所用装置如图所示，

实验中每个钩码重2N，测得的数据如下表：

物理量 实验次数	钩码总重G/N	钩码上升的高度h/m	测力计示数F/N	测力计移动距离s/m	机械效率η
1	4	0.1	1.8	0.3
2	6	0.1	2.4	0.3	83%
3	4	0.1	1.4	0.5	57%
4	4	0.2	1.4	1.0	57%

（1）在实验中，测绳端拉力F时，应尽量竖直向上______拉动弹簧测力计且在拉动过程中读数．
（2）第1次实验测得的机械效率为______．（结果保留两位有效数字）
（3）分析表中数据可知：第2次实验是用______图做的；第4次实验是用______图做的．（选填“a”、“b”或“c”）
（4）分析第1、2次实验数据可知：使用同一滑轮组，______可以提高滑轮组的机械效率；分析第1、3次实验数据可知：使用不同的滑轮组，提升相同的重物，动滑轮个数越多（即动滑轮总重越重），滑轮组的机械效率______．
（5）分析第3、4次实验数据可知，滑轮组的机械效率与物体被提升的高度______．

科目： 来源：2012-2013学年江苏省扬州市邗江区美琪学校九年级（上）期中物理试卷（解析版） 题型：解答题

某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系．他实验时组装了如图所示的两套规格完全相同的装置，并每隔1分钟记录了杯中水的温度（见表）．

加热的时间/min		1	2	3	4	5	6
甲杯水温/℃	25	27	29	32	34	36	38
乙杯水温/℃	25	26	27	28	29	30	31

（1）为保证实验结论的可靠，实验时应控制两套装置中相同的量有______和______等．
（2）通过表中记录本的数据，你认为煤油和菜籽油两种燃料中，热值较大的是______．
（3）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录的数据、利用公式Q_吸=cm（t-t）计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值．你认为他的计算结果可靠吗？______，这是由于？______．

科目： 来源：2012-2013学年江苏省扬州市邗江区美琪学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，是某研究小组进行“研究动能的大小与哪些因素有关”的实验装置示意图．实验中采用的器材有：斜面、金属球、木块、刻度尺等．
（1）实验中是通过观察______，比较金属球对木块做功的多少，从而判断钢球动能的大小；要研究物体的动能跟质量的关系，具体办法是：换用______，并让它们从______沿斜面静止滑下．
（2）质量和速度谁对动能的影响较大呢？某物理兴趣小组借助速度传感器和其他仪器进一步得出了两组数据如表一和表二所示：

表一（钢球撞击时的速度为v=8cm/s）				表二（钢球质量为m：100g）
序号	钢球质量m/g	木块滑行距离S/cm		序号	钢球撞击速度v/cm．s-1	木块滑行距离S/cm
1	100	10		1	8	10
2	200	20		2	16	40
3	300	30		3	24	90

分析这两组数据可以得______ 对物体的动能影响较大．

科目： 来源：2012-2013学年江苏省扬州市邗江区美琪学校九年级（上）期中物理试卷（解析版） 题型：解答题

李瑞同学在参加六盘水市物理实验技能大赛时，对串联电路电压规律进行了探究．
【猜想与假设】串联电路总电压等于各用电器两端电压之和．
【设计与进行实验】
①按图所示的电路图连接电路；
②闭合开关，用电压表测出L₁两端的电压；
③在测L₂两端的电压时，李瑞同学为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上；
④测出AC间的电压．
（1）在拆接电路时，开关必须______；
（2）李瑞同学用上面的方法能否测出L₂两端的电压？______，为什么？______；

UAB/V	UBC/V	UAC/V
2.4	1.4	3.75

（3）方法改进后，实验数据记录如上表，李瑞同学分析后得出结论：串联电路总电压不等于各用电器两端的电压之和；他的结论与猜想是否相符______；这个实验在设计方案上还存在的不足之处是______（写出一条）．

科目： 来源：2012-2013学年江苏省扬州市邗江区美琪学校九年级（上）期中物理试卷（解析版） 题型：解答题

某同学在做“用电流表测量电流”的实验中所用的电路如图中甲所示，他按电路图正确连接电路并接通开关S后，电流表A₁、A₂的指针位置如图乙所示，则
（1）电流表A₁的示数应是多少安？
（2）电流表A₂的示数应是多少安？
（3）通过灯L₁的电流多大？
