科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第三次月考物理试卷（解析版） 题型：选择题

如图所示，是研究电流与电阻关系的实验电路图．实验过程中，当电阻R₁由5Ω变为10Ω时，为使R₁两端的电压保持不变，滑片应向哪端滑动（ ）

A．向左
B．向右
C．不动
D．无法判断

科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第三次月考物理试卷（解析版） 题型：选择题

如图电路，电源电压不变，开关S闭合，在滑动变阻器滑片P向右移动的过程中，以下判断正确的是（ ）

A．电压表示数不变
B．电压表示数变大
C．电压表示数变小
D．电压表示数先变大后变小

科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第三次月考物理试卷（解析版） 题型：解答题

请在如图所示的家庭电路中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡接入电路．

科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第三次月考物理试卷（解析版） 题型：解答题

如图所示的元件，按下列要求连接电路（连线不得交叉）：
（1）L₁和L₂并联；
（2）电压表测总电压；
（3）电流表测L₁的电流（L₁的电流约为0.3A）；
（4）开关控制整个电路．

科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第三次月考物理试卷（解析版） 题型：解答题

小聪在“探究晶体的熔化规律”实验中，所用装置如图所示．下表为他记录的实验数据，请根据装置图和表中数据回答下列问题：

时间/min		1	2	3	4	5	6	7
温度/℃	-4	-2					1	2

（1）实验时，将装有晶体的试管放入盛有水的烧杯中加热，试管在水中的深度要适当．其“适当”的含义是：______和______．
（2）该晶体的熔点是______℃．
（3）小聪从数据中还发现：该物质在开始2min比最后2min升温快，这是由于它在固态时的吸热能力比液态时的吸热能力______（选填“强”或“弱”）造成的．

科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第三次月考物理试卷（解析版） 题型：解答题

在“探究通过导体的电流跟导体两端电压关系”的实验中：
（1）请在图1的方框中画出实验电路图；
（2）在你确定的实验方案中，是通过改变______来改变导体两端电压的；
（3）下表是某同学选择电阻R_乙进行实验的数据记录表格，请根据实验数据在图2的坐标图上描点画出通过电阻R_乙的电流随电压变化的图象（乙）[坐标图上已经画出的是电阻R_甲的I-U图象（甲）]；

次数	电阻	电压U/V	电流I/A
1	R乙	1	0.2
2		2	0.4
3		3	0.6

（4）通过分析比较可以知道，两电阻的大小关系为R_甲______R_乙（选填“＞”“＜”“=”）；
（5）若电阻R_乙两端的电压为4.5V时，通过它的电流是______A．

科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第三次月考物理试卷（解析版） 题型：解答题

在“用电压表和电流表测电阻”的实验中：

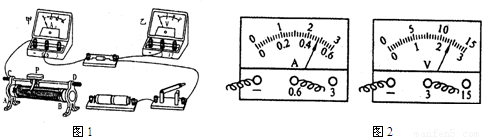

（1）图1是某同学还没有连接完整的实物电路，请你在图中补画缺少的二根导线，使之成为正确的测量电路．（不能更动原有的接线，且导线不得交叉）．
（2）在连接实物电路过程中开关必须______．
（3）图2中电流表的示数为______A，电压表的示数为______V，由此可知被测电阻的阻值为______Ω．
（4）在本实验中滑动变阻器的作用是：______ 和______．

科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第三次月考物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第三次月考物理试卷（解析版） 题型：解答题

有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图所示的电路图，其中R₁=12Ω，R₂=6Ω，闭合开关后，通过R₁的电流为2A，求：
（1）R₁两端的电压；
（2）通过R₂的电流．

科目： 来源：2012-2013学年河南省安阳市龙安区九年级（上）第三次月考物理试卷（解析版） 题型：解答题

如图所示电路中定值电阻R₁=5Ω，R₂为滑动变阻器，电源电压保持不变．当滑片在a端时，电流表示数为0.6A，滑片在b端时电压表示数为2V．求：
（1）电源电压；
（2）滑动变阻器R₂的最大阻值．
