科目： 来源：2012-2013学年湖北省黄冈市蕲春县刘河中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

如图所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行．请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图．

科目： 来源：2012-2013学年湖北省黄冈市蕲春县刘河中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F₂的示意图，并画出动力臂L₁和阻力臂L₂．

科目： 来源：2012-2013学年湖北省黄冈市蕲春县刘河中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

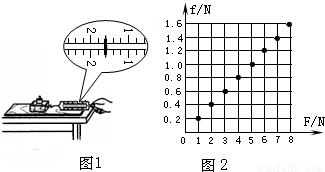

用图1所示的装置探究摩擦力跟压力大小的关系．
（1）实验时，拉动木块在水平木板上做匀速直线运动，弹簧测力计的示数就等于摩擦力的大小，因为这时的拉力和摩擦力是一对______力．
（2）某次实验中弹簧测力计的指针位置如图1所示，它的示数是______N．

实验次数	1	2	3	4	5
压力F/N	3	4	5	6	7
摩擦力?/N	0.6	0.8	1.0	1.2	1.4

（3）改变木块上所加钩码的个数进行多次实验，记录的数据如上表所示，请根据表中的数据，在图2中画出摩擦力随压力大小变化的关系图象．
（4）分析图象可知：当接触面的粗糙程度一定时，摩擦力跟压力的大小成______．
（5）实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上做匀速直线运动时的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小．你认为她的结论正确吗？______，理由是：______．

科目： 来源：2012-2013学年湖北省黄冈市蕲春县刘河中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

生活中处处有物理，同学们在玩中都会无意识的涉及到许多物理知识，以下两个现象可能您尝试或观察过：（1）喝牛奶时，把吸管插入牛奶盒中往里吹气，迅速放开，牛奶从吸管喷出．（2）在室温下，把吹鼓的气球放在火炉附近，过一会儿，气球就爆破了．由以上现象进行猜想：当气体的体积一定时，气体压强可能与气体的______和______有关．
【设计并进行试验】
小明同学进行了如下实验来研究烧瓶内水面上方的气体压强：
（1）把细玻璃管插入装有半瓶水的密闭烧瓶中，如图所示：
（2）从细管上端往烧瓶里吹气，瓶内气体压强______（选填“增大”、“减小”或“不变”）；迅速放开，观察到细玻璃管内水柱上升到a处位置（如图所示）．
（3）接着用手握住烧瓶的瓶颈部分，使瓶内气体的压强增大，请您在图中画出细玻璃管内水柱所上升到b处的大致位置；
【实验拓展】控制其他条件条件相同时，换用内径不同的细玻璃管进行上述实验，则管内水柱上升的高度会______（选填“相同”或“不同”）．理由是______．

科目： 来源：2012-2013学年湖北省黄冈市蕲春县刘河中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

2012年5月27日，“长征三号乙”运载火箭一级残骸落到湖南绥宁县砸坏了民宅．这引起了某校科技小组的关注：竖直下落的物体与地面碰撞时对地面的作用力大小与哪些因素有关呢？某同学猜想与物体的质量、开始下落时离地面的高度有关．
（1）你猜想还与______有关；
（2）该同学为验证他的猜想，设计了如下实验方案：在水平地面上平铺一些报纸：将涂满红色颜料的同一篮球从不同高度由静止释放，篮球会在报纸上留下大小不同的圆形红色印迹；通过比较印迹的大小即可比较篮球对地面作用力的大小．该方案所用到的实验方法有______
（3）另一同学将留有红色印迹的报纸放在如图所示电子测力计上，再将篮球放在印迹中央，用力下压篮球，当篮球恰好将______覆盖时，此时测力计示数即为篮球留下该印迹时对地面作用力的大小．

科目： 来源：2012-2013学年湖北省黄冈市蕲春县刘河中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年湖北省黄冈市蕲春县刘河中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

如图是利用电子秤显示水库水位装置的示意图．该装置主要由不计重力的滑轮C、D，长方体物块A、B以及轻质杠杆MN组成．物块A通过细绳与滑轮C相连，物块B通过细绳与滑轮杠杆相连．杠杆可以绕支点O在竖直平面内转动，杠杆始终在水平位置平衡，且MO：ON=1：2．已知物块A的密度为1.5×10³kg/m³，底面积为0.04m²，高1m，物块B的重力为100N．滑轮与转轴的摩擦、杠杆与轴的摩擦均忽略不计，g取10N/kg．求：
（1）当物块A的顶部刚没入水面时，底部受到水的压强大小；
（2）当物块A的顶部刚没入水面时，物块A所受的拉力大小；
（3）若水位发生变化，当电子秤的示数为55N时，求物块A浸入水中的深度．

科目： 来源：2012-2013学年江苏省南通市海门市德胜中学九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年江苏省南通市海门市德胜中学九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年江苏省南通市海门市德胜中学九年级（上）期末物理试卷（解析版） 题型：选择题

在以下四幅实物连接图中，电压表连接不正确的是（ ）
A．
B．
C．
D．
