Question

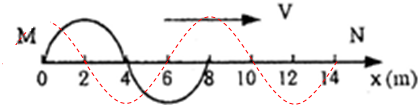

如图，MN为橡皮绳，M点上下振动后产生了一列横波，向右传播，设M点每秒振动0.5次，则该列波的波速为

4

米/秒，在右图中画出该波继续振动1.5秒的波形图．

Answer 1

分析：M点振动周期等于波的周期，读出波长，由波速公式v=

λ

T

求波速．
由x=vt求出波在1.5s内传播的距离，结合波形的平移法，画出波形．

解答：解：由题知，M点每秒振动0.5次，则其振动周期为T=2s，该波的周期即为T=2s
由图知波长λ=8m，则波速v=

λ

T

=

8

2

m/s=4m/s
波在1.5s内传播的距离为x=vt=4×1.5m=6m=

3

4

λ，运用波形的平移法画出该波继续振动1.5秒的波形图如图虚线所示．
故答案为：4，波形图如图虚线所示．

点评：本题要把握住质点的振动过程与波动形成过程之间的联系，要抓住波的周期即为质点振动周期．
