    某同学通过实验研究小灯泡的电压与电流的关系。可用的器材如下：电源（电动势3V，内阻1Ω）、开关、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干。

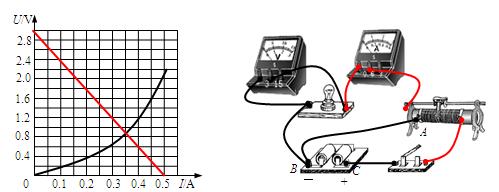

    （1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而           （填“增大”、“减小”或“不变”）。

    ⑵根据图a，在图b中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）。
    ⑶若某次连接时，把AB间的导线误接在AC之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡可能获得的最小功率是          W（本小题若需要作图，可画在图a中）。

    (1）增大  (2）如图所示， (3）0.32W（0.30~0.34都对）（每空3分，共9分）

    解析
