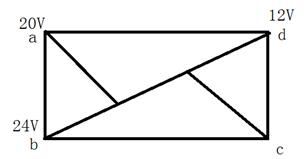

    a、b、c、d是匀强电场中的四个点，它们正好是一个平行四边形的四个顶点，电场线与平行四边形所在平面平行。已知a点的电势为20v，b点的电势为24v，d点的电势为12v，如图所示。由此可知c点的电势为

    A．8vB．16v
    C．20vD．24

    B

    解析试题分析：把ｂｄ两点连接，三等分，如图，可见C点电势为16V

    考点：考查等势线与电场线的分布
    点评：本题难度中等，对于此类问题首先根据边长等分找到等势点，例如本题中把b、d连线三等分，电势差也就三等分，找到与a点和c点的等势点
