如图所示为大小不同的两个电阻的电流随电压变化的图象，那么1、2所表示的电阻及两电阻串联或并联后的图线所在区域分别是：（    ）

A．1表示电阻大的图线，并联后图线在区域Ⅲ；

B．1表示电阻小的图线，串联后图线在区域Ⅱ；

D．1表示电阻大的图线，串联后图线在区域Ⅰ；

如图所示，虚线是带电粒子在电场中运动的径迹，不考虑重力和空气阻力，粒子在由电场中的A点运动到B点的过程中，以下判断正确的是（　  ）

　　A．粒子带负电

　　B．粒子在A点受到的电场力的大小比在B点受到的大

　　C．粒子在A点的动能比在B点的动能大

　　D．粒子在A点的电势能比在B点的电势能大

三根电阻相同的电热丝，分别把它们全部串联和全部并联，接在输出电压不变的电源两端，要它们发出相同的热量，所需通电时间之比t_串：t_并等于(   )   。

A．  1：9     B．  1：3       C． 3：1       D．  9：1

如图所示为真空中一负点电荷所产生的电场线，将另一负电荷分别 放 在图中所示的A、B两处，则A、B两处的电场强度大小E_A、E_B；电势大小φ_A、φ_B以及该负电荷在A、B两处的电势能、的大小判断正确的是（ ）

A．E_A<E_B         φ_A<φ_B            <

B．E_A＞E_B       φ_A＞φ_B           <

C．E_A＞E_B          φ_A<φ_B            ＞

D．E_A＞E_B           φ_A<φ_B       <

把一个正电荷由电场中A点移到无限远处，电荷克服电场力做功3×10^-4J，把一个等量的负电荷由电场中B点移到无限远处，电场力做功5×10^-4J。以无限远处为零电势，则A、B两点电势关系是                           （     ）

A．φ_A>φ_B>0    B．φ_A<φ_B<0     C．φ_B>φ_A>0     D．φ_B<φ_A<0

在如图的电路中当滑动变阻器的滑片P由a端向b端移动时，下列说法中正确的是（   ）

A. 电压表的读数变小，电流表的读数变大

B. 电压表的读数变大，电流表的读数变小

C. 电压表和电流表的读数都变大

D. 电压表和电流表的读数都变小

将标有“110V、40W”白炽灯L₁和标有“110V、100W”白炽灯L₂，与一只滑动变阻器（0～300Ω）组合起来接在220V的线路上，使L₁ 、L₂都能正常发光，下图中能正常发光耗电又最小的接法是               （  ）

如图甲所示，在“描绘小灯泡的伏安特性曲线”实验中，同组同学已经完成部分导线的连接，请你在实物接线图中完成余下导线的连接。

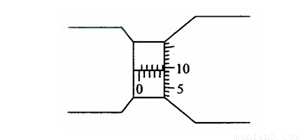

某同学用螺旋测微器测量一铜丝的直径，测微器的示数如图所示，该铜丝的直径为__________mm．

在测定金属电阻率的实验中，采用安培表____________接法测量电阻． 赵慧同学在实验中已经正确测岀接入电路的导线长度L,导线的直径d,伏特表读数U,安培表的读数I.计算电阻率的公式是

________________________．
