(1)当两板间加最大电压时.从右侧极板边缘飞出的粒子速度最大.由动能定理得 解出 (2)如图.设粒子在电场中的侧移为y.则 = 又l=v0t y=t 联立解得x= (3)射出粒子速度最大时.对应磁场区域最大.设最大轨迹半径为rm.则 qvmB= 如图所示.设环带外圆半径为R2.所求d= R2-R1 R12+rm2=(R2-rm)2 解得 查看更多



题目列表(包括答案和解析)

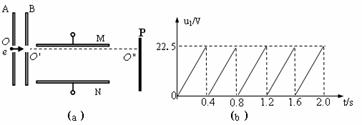

(12分)如图(a)所示,A、B为两块平行金属板,极板间电压为,板中央有小孔O和O'。现有足够多的电子源源不断地从小孔O由静止进入A、B之间。在B板右侧,平行金属板M、N长L1=4×10-2m,板间距离d=4×10-3m,在距离M、N右侧边缘L2=0.1m处有一荧光屏P,当M、N之间未加电压时电子沿M板的下边沿穿过,打在荧光屏上的并发出荧光。现给金属板M、N之间加一个如图(b)所示的变化电压u1,在t=0时刻,M板电势低于N板。已知电子质量为kg,电量为C。(1)每个电子从B板上的小孔O'射出时的速度多大?(2)打在荧光屏上的电子范围是多少?(3)打在荧光屏上的电子的最大动能是多少?

查看答案和解析>>

(12分)如图(a)所示,A、B为两块平行金属板,极板间电压为,板中央有小孔O和O'。现有足够多的电子源源不断地从小孔O由静止进入A、B之间。在B板右侧,平行金属板M、N长L1=4×10-2m,板间距离d=4×10-3m,在距离M、N右侧边缘L2=0.1m处有一荧光屏P,当M、N之间未加电压时电子沿M板的下边沿穿过,打在荧光屏上的并发出荧光。现给金属板M、N之间加一个如图(b)所示的变化电压u1,在t=0时刻,M板电势低于N板。已知电子质量为kg,电量为C。(1)每个电子从B板上的小孔O'射出时的速度多大?(2)打在荧光屏上的电子范围是多少?(3)打在荧光屏上的电子的最大动能是多少?



查看答案和解析>>

如图(a)所示,AB为两块平行金属板,极板间电压为,板中央有小孔OO'。现有足够多的电子源源不断地从小孔O由静止进入AB之间。在B板右侧,平行金属板MNL1=4×10-2m,板间距离d=4×10-3m,在距离MN右侧边缘L2=0.1m处有一荧光屏P,当MN之间未加电压时电子沿M板的下边沿穿过,打在荧光屏上的并发出荧光。现给金属板MN之间加一个如图(b)所示的变化电压u1,在t=0时刻,M板电势低于N板。已知电子质量为kg,电量为C。(1)每个电子从B板上的小孔O'射出时的速度多大?(2)打在荧光屏上的电子范围是多少?(3)打在荧光屏上的电子的最大动能是多少?

查看答案和解析>>

(12分)如图(a)所示,A、B为两块平行金属板,极板间电压为,板中央有小孔O和O'。现有足够多的电子源源不断地从小孔O由静止进入A、B之间。在B板右侧,平行金属板M、N长L1=4×10-2m,板间距离d=4×10-3m,在距离M、N右侧边缘L2=0.1m处有一荧光屏P,当M、N之间未加电压时电子沿M板的下边沿穿过,打在荧光屏上的并发出荧光。现给金属板M、N之间加一个如图(b)所示的变化电压u1,在t=0时刻,M板电势低于N板。已知电子质量为kg,电量为C。(1)每个电子从B板上的小孔O'射出时的速度多大?(2)打在荧光屏上的电子范围是多少?(3)打在荧光屏上的电子的最大动能是多少?

查看答案和解析>>

如图甲所示,两平行金属板A、B的板长l=0.20m,板间距d=0.20m,两金属板间加如图乙所示的交变电压,并在两板间形成交变的电场,忽略其边缘效应.在金属板右侧有一方向垂直于纸面向里的匀强磁场.其左右宽度D=0.40 m,上下范围足够大,边界MN和PQ均与金属板垂直.匀强磁场的磁感应强度B=1.0×10T.现从t=0开始,从两极板左端的中点O处以每秒1000个的速率不停地释放出某种带正电的粒子,这些粒子均以v0=2.0×10m/s的速度沿两板间的中线OO′射入电场,已知带电粒子的比荷=1.0×10C/kg,粒子的重力和粒子间的相互作用都忽略不计,在粒子通过电场区域的极短时间内极板间的电压可以看作不变,sin37°=0.6,cos37°=0.8。问:

(1)t=0时刻进入的粒子,经边界MN射入磁场和射出磁场时两点间的距离是多少?

(2)当AB板间电压满足什么条件时,带电粒子可以进入磁场?在电压变化的第一个周期内有多少个带电的粒子能进入磁场?

(3)何时由O点进入的带电粒子在磁场中运动的时间最长?最长时间为多少?(π≈3)

查看答案和解析>>
