    4．如图10所示的自动控制电路中.当开关S断开时.工作电路的情况是 A．灯亮.电动机转起来.电铃响 B．灯亮.电动机转起来.电铃不响 C．灯不亮.电动机不转.电铃响 D．灯亮.电动机不转.电铃不响 [预测3]电磁感应现象及电动机和发电机的综合运用 【查看更多】



    题目列表(包括答案和解析)

    图甲是空调自动控制装置，R是热敏电阻，其阻值随温度变化关系如表格所示．已知电阻R0为50Ω，左边控制电路电源电压为6V恒定不变．电流表O～30mA量程接入电路，图乙是电流表表盘．当控制电路的电流大于或等于15mA时，右边空调电路启动并开始工作．

    温度t/℃

    0

    10

    15

    20

    25

    30

    35

    电阻R/Ω

    600

    500

    450

    420

    390

    360

    330

    （1）该同学将电流表改成了温度表，通过计算并在图乙中标出表盘上15℃的位置；

    （2）如果在电路中再串联一个20Ω的电阻，那么，空调的启动温度是多大？

    （3）为了给空调设定不同的启动温度，请你提出一种可行的、调节方便的措施．



    查看答案和解析>>

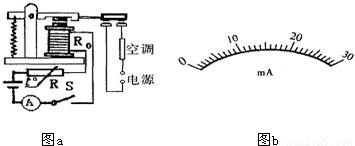

    图a是某同学为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表格所示．已知继电器的线圈电阻R0为10Ω，左边电源电压为6V恒定不变．电流表O～30mA量程接入电路，图b是电流表表盘．当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边空调电路正常工作．
    温度t/℃ 0 5 10 15 20 25 30 35 40
    电阻R/Ω 600 550 500 450 420 390 360 330 300
    精英家教网
    （a）该同学将电流表改成了温度表，通过计算并在图中标出表盘上25℃的位置．
    （b）为了节省电能，使温度达到30℃时空调才能启动制冷，电路中要串联多大电阻？
    （c）为了给空调设定不同的启动温度，请你提出一种可行的、调节方便的措施．（改变电阻除外）

    查看答案和解析>>

    图a是某同学为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表格所示。已知继电器的线圈电阻R0为10Ω，左边电源电压为6V恒定不变。电流表0～30mA量程接入电路，图b是电流表表盘。当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边空调电路正常工作。
    （1） 该同学将电流表改成了温度表，通过计算并在图中标出表盘上25℃的位置。
    （2）为了节省电能，使温度达到30℃时空调才能启动制冷，电路中要串联多大电阻?
    （3）为了给空调设定不同的启动温度，请你提出一种可行的、调节方便的措施。（改变电阻除外）

    查看答案和解析>>

    图a是某同学为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表格所示．已知继电器的线圈电阻R为10Ω，左边电源电压为6V恒定不变．电流表O～30mA量程接入电路，图b是电流表表盘．当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边空调电路正常工作．
    温度t/℃510152025303540
    电阻R/Ω600550500450420390360330300

    （a）该同学将电流表改成了温度表，通过计算并在图中标出表盘上25℃的位置．
    （b）为了节省电能，使温度达到30℃时空调才能启动制冷，电路中要串联多大电阻？
    （c）为了给空调设定不同的启动温度，请你提出一种可行的、调节方便的措施．（改变电阻除外）

    查看答案和解析>>

    图a是某同学为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表格所示．已知继电器的线圈电阻R为10Ω，左边电源电压为6V恒定不变．电流表O～30mA量程接入电路，图b是电流表表盘．当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边空调电路正常工作．
    温度t/℃510152025303540
    电阻R/Ω600550500450420390360330300

    （a）该同学将电流表改成了温度表，通过计算并在图中标出表盘上25℃的位置．
    （b）为了节省电能，使温度达到30℃时空调才能启动制冷，电路中要串联多大电阻？
    （c）为了给空调设定不同的启动温度，请你提出一种可行的、调节方便的措施．（改变电阻除外）

    查看答案和解析>>
