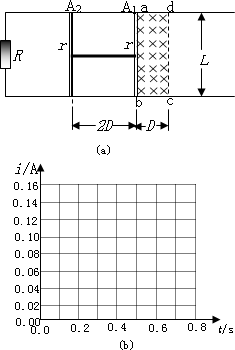

    11．如图(a)所示.水平放置的两平行金属导轨.间距L＝0.3 m.导轨左端连接R＝0.6 Ω的电阻．区域abcd内存在垂直于导轨平面B＝0.6 T的匀强磁场.磁场区域宽D＝0.2 m.细金属棒A1和A2用长为2D＝0.4 m的轻质绝缘杆连接.放置在导轨平面上.并与导轨垂直．每根金属棒在导轨间的电阻均为r＝0.3 Ω.导轨电阻不计．使金属棒以恒定速度v＝1.0 m/s沿导轨向右穿越磁场．计算从金属棒A1进入磁场(t＝0)到A2离开磁场的时间内.不同时间段通过电阻R的电流.并在图(b)中画出． 答案:0-0.2 s和0.4 s-0.6 s时间内电流为0.12 A.0.2 s-0.4 s时间内电流为0. 解析:0-0.2 s时间内A1产生的感应电动势 E＝BLv＝0.6×0.3×1.0 V＝0.18 V 电阻R与A2并联阻值 R并＝＝0.2 Ω 所以电阻R两端电压 U＝E＝×0.18 V＝0.072 V 通过电阻R的电流I1＝＝ A＝0.12 A 【查看更多】



    题目列表(包括答案和解析)


    如图(a)所示，水平放置的两根据平行金属导轨，间距Ｌ=0.3m，导轨左端连接Ｒ=0.6Ω的电阻．区域abcd内存在垂直于导轨平面Ｂ=0.6T的匀强磁场，磁场区域宽Ｄ=0.2m，细金属棒Ａ1和Ａ2用长为2Ｄ=0.4m的轻质绝缘杆连接，放置在导轨平面上，并与导轨垂直．每根金属棒在导轨间的电阻均为r =0.3Ω，导轨电阻不计．使金属棒以恒定速度v =1.0m/s沿导轨向右穿越磁场．计算从金属棒Ａ1进入磁场（t =0）到Ａ2离开磁场的时间内，不同时间段通过电阻Ｒ的电流强度，并在图(b)中画出．




    查看答案和解析>>

    如图(a)所示，水平放置的两根据平行金属导轨，间距Ｌ＝0.3 m，导轨左端连接R＝0.6 Ω的电阻．区域abcd内存在垂直于导轨平面B＝0.6 T的匀强磁场，磁场区域宽D＝0.2 m，细金属棒A1和A2用长为2D＝0.4 m的轻质绝缘杆连接，放置在导轨平面上，并与导轨垂直．每根金属棒在导轨间的电阻均为r＝0.3 Ω，导轨电阻不计．使金属棒以恒定速度v＝1.0 m/s沿导轨向右穿越磁场．计算从金属棒A1进入磁场(t＝0)到A2离开磁场的时间内，不同时间段通过电阻R的电流强度，并在图(b)中画出．

    查看答案和解析>>

    如图(a)所示，水平放置的平行金属板A和B间的距离为d，极长，B板的右侧边缘恰好是倾斜挡板NM上的一个小孔K，NM与水平挡板NP成60°角，K与N间的距离。现有质量为m带正电且电荷量为q的粒子组成的粒子束，从AB的中点O以平行于金属板方向OO＇的速度v0不断射入，不计粒子所受的重力。

    （1）若在A、B板上加一恒定电压U=U0，则要使粒子穿过金属板后恰好打到小孔K，求U0的大小。

    （2）若在A、B板上加上如图（b）所示的电压，电压为正表示A板比B板的电势高，其中，且粒子只在0~时间内入射，则能打到小孔K的粒子在何时从O点射入？

    （3）在NM和NP两档板所夹的某一区域存在一垂直纸面向里的匀强磁场，使满足条件（2）从小孔K飞入的粒子经过磁场偏转后能垂直打到水平挡板NP上（之前与挡板没有碰撞），求该磁场的磁感应强度的最小值。

    查看答案和解析>>

    如图(a)所示，水平放置的平行金属板A和B间的距离为d，板长，B板的右侧边缘恰好位于倾斜挡板NM上的小孔K处，NM与水平挡板NP成60°角，K与N间的距离。现有质量为m带正电且电荷量为q的粒子组成的粒子束，从AB的中点O以平行于金属板方向的速度v0不断射入，不计粒子所受的重力。

    （1）若在A、B板上加一恒定电压U=U0，则要使粒子恰好从金属板B右边缘射出进入小孔K，求U0的大小。

    （2）若在A、B板上加上如图（b）所示的电压，电压为正表示A板比B板的电势高，其中，且粒子只在0~时间内入射，则能从金属板B右边缘射出进入小孔K的粒子是在何时从O点射入的？

    （3）在NM和NP两档板所夹的某一区域存在一垂直纸面向里的匀强磁场，使满足条件（2）从小孔K飞入的粒子经过磁场偏转后能垂直打到水平挡板NP上（之前与挡板没有碰撞），求该磁场的磁感应强度的最小值。

    查看答案和解析>>

    （24分）如图(a)所示，水平放置的平行金属板A和B间的距离为d，极长，B板的右侧边缘恰好是倾斜挡板NM上的一个小孔K，NM与水平挡板NP成60°角，K与N间的距离。现有质量为m带正电且电荷量为q的粒子组成的粒子束，从AB的中点O以平行于金属板方向OO＇的速度v0不断射入，不计粒子所受的重力。

    （1）若在A、B板上加一恒定电压U=U0，则要使粒子穿过金属板后恰好打到小孔K，求U0的大小。

    （2）若在A、B板上加上如图（b）所示的电压，电压为正表示A板比B板的电势高，其中，且粒子只在0~时间内入射，则能打到小孔K的粒子在何时从O点射入？

    （3）在NM和NP两档板所夹的某一区域存在一垂直纸面向里的匀强磁场，使满足条件（2）从小孔K飞入的粒子经过磁场偏转后能垂直打到水平挡板NP上（之前与挡板没有碰撞），求该磁场的磁感应强度的最小值。



    查看答案和解析>>
