（1）请在图1中画出AO的反射光线，并标明反射角的大小．

（2）请在图2中标出静止在磁场中的小磁针的N极和磁感线的方向．

考点：  。

专题：  作图题。

分析：  （1）反射定律的内容：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数．

（2）①已知通电螺旋管的S极，确定出N极，然后根据通电螺线管的磁极判断出磁感线的方向．在磁体外部，磁感线总是从N极发出，回到S极．

②根据磁极间的相互作用判断出通电螺线管的磁极．

解答：

如图所示：

点评：  （1）此题考查了对光的反射光路的画法，首先要掌握光的反射定律的内容，特别是反射角等于入射角．同时考查了入射角与反射角的概念，知道入射角与反射角都是光线与法线的夹角．

（2）本题考查了磁极间的相互作用规律，磁感线的特点，能做到灵活应用；同时还要注意小磁针静止时N极所指的方向为该点磁感线的方向．

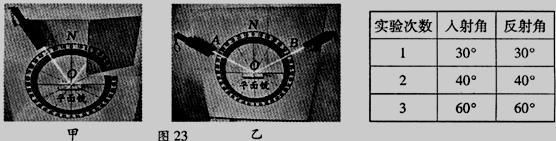

小聪小组跟老师一起设计了如图23所示的实验装置探究“光的反射定律”。

（1）如图23甲所示，小聪将呈现反射光线的活动小铁板向后折，活动小铁板上就看不到反射光线，这说明___________。

（2）实验中多次改变入射光线AO与ON的夹角进行实验，测量记录如上表所示。同组的小东分析数据得出的结论是：光反射时，入射角等于反射角；小聪认为应是：光反射时，反射角等于入射角。你认为_____的结论正确，理由是____________________。

（3）在图23乙中，再用另一只激光笔让光线沿着BO（即逆着原反射光线）射向平面镜时，可看到反射光线沿OA射出，这说明______________________________。

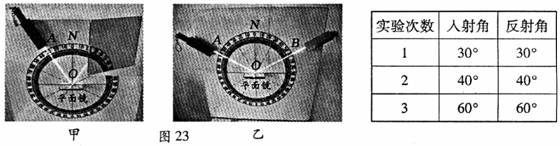

小聪小组跟老师一起设计了如图23所示的实验装置探究“光的反射定律”。

(1)如图23甲所示，小聪将呈现反射光线的活动小铁板向后折，活动小铁板上就看不到反射光线，这说明____________________

(2)实验中多次改变入射光线A0与ON的夹角进行实验，测量记录如上表所示。同组的小东分析数据得出的结论是：光反射时，入射角等于反射角；小聪认为应是：光反射时，反射角等于入射角。你认为_____的结论正确，理由是____________________。

(3)在图23乙中，再用另一只激光笔让光线沿着B0(即逆着原反射光线)射向平面镜时，可看到反射光线沿oA射出，这说明______________________________。

小聪小组跟老师一起设计了如图所示的实验装置探究“光的反射定律”。

（１）如图甲所示，小聪将呈现反射光线的活动小铁板向后折，活动小铁板上就看不到反射光线，这说明                                                (2分)

（2）实验中多次改变入射光线AO与ON的夹角进行实验，测量记录如下表所示。同组的小东分析数据得出的结论是：光反射时，入射角等于反射角；小聪认为应是：光反射时，反射角等于入射角。你认为             的结论正确，理由是             。(2分)

（3）在图乙中，再用另一只激光笔让光线沿着BO（即逆着原反射光线）射向平面镜时，可看到反射光线沿OA射出，这说明               。(2分)
