图5是用滑动变阻器改变电流大小的电路图及有关元件示意图.用笔画线代替导线.按电路图连接对应的实物图.(为便于检查.导线最好不要交叉) 16.灯丝断了再搭上后.发现会比以前亮.这是为什么? 【查看更多】

小刚同学想用滑动变阻器来控制小灯泡的亮度，观察当亮度发生变化时，通过小灯泡的电流跟小灯泡两端的电压有什么变化规律，于是连接如图所示的电路．

实验次数	1	2	3
电压U/V	2.0	2.5	2.8
电流I/A	0.20	0.24	0.25

（1）检查电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”，若没有发现错误，闭合开关，会出现

灯泡不亮

现象．在图中补画出正确的连线．闭合开关前，他应将滑动变阻器的滑片调到

左

端（填“左”或“右”）；
（2）小刚改正错误后，按正确的操作测得的数据如右表，并且同时发现灯泡越亮时温度越高，则第1次测得的小灯泡的电阻为

10Ω

；根据表中的数据可知通过小灯泡的电流跟小灯泡两端的电压有什么变化规律：

对于同一灯泡，电压越大，电流越大．

．（3分）

查看答案和解析>>

用电流表和电压表测一个阻值不小于7.5Ω电阻R_X的阻值．所给器材如实物图所示：
（1）实验的依据是

R=

U

I

R=

U

I

（2）在这个实验中滑动变阻器的作用是

改变电阻两端的电压和保护电路

．
（3）在图1中画出电路图，连接实物图，（要求滑动变阻器滑片在B端阻值最大，并且导线不准交叉）

（4）将图2第三次电流表和电压表的示数填入表内并计算电阻值．

次数	电压U/V	电流I/A	电阻R/Ω	待测电阻R/Ω
1	2	0.26	7.69	R_X= 7.63 7.63
2	3	0.40	7.50
3	4 4	0.52 0.52	7.69 7.69

（5）若实验中所用电表良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数较大，则电路中发生故障的原因是：

电阻开路

，
（6）若将待测电阻换成小灯泡，实验中测量电流、电压值后，通过计算得出三次小灯泡的电阻不相等，你认为可能的原因是

灯丝电阻受温度影响较大

．

查看答案和解析>>

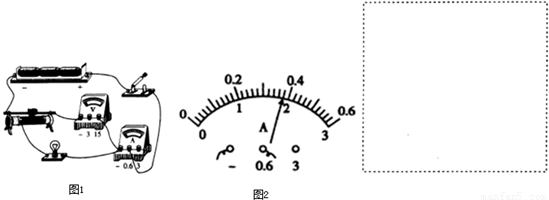

图1是小红同学在“测量小灯泡的电功率”实验中连接的实验电路，小灯泡的额定电压为3.8V，电源电压为6V．
（1）当开关闭合，滑动变阻器的滑片向左滑动时，电流表示数，电压表示数．（填“变大”“变小”或“不变”）
（2）同组的小刚同学发现接线中有一处错误，所以才出现上述现象，而且只需改动一根导线的连接，就会符合实验要求．请你在需要改动的导线上打上“×”，并用笔画线代替导线画出正确的接线．
（3）电路连接正确后，他们正常进行实验并将实验数据记录在下表中．若第二次测量时电流表的示数如图2所示，则此时电流为A，小灯泡的额定功率为W．
实验次数 1 2 3
电压U/V 3.0 3.8 4.5
电流I/A 0.34 0.42
（4）假设电压表的0～15V 量程已损坏，只有0～3V 量程能正常使用．若利用现有器材测出小灯泡的额定功率，请在虚线框中画出你设计的电路图．

查看答案和解析>>

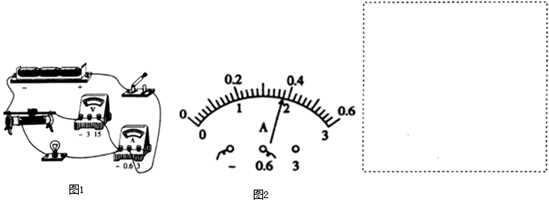

图1是小红同学在“测量小灯泡的电功率”实验中连接的实验电路，小灯泡的额定电压为3.8V，电源电压为6V．
（1）当开关闭合，滑动变阻器的滑片向左滑动时，电流表示数______，电压表示数______．（填“变大”“变小”或“不变”）
（2）同组的小刚同学发现接线中有一处错误，所以才出现上述现象，而且只需改动一根导线的连接，就会符合实验要求．请你在需要改动的导线上打上“×”，并用笔画线代替导线画出正确的接线．
（3）电路连接正确后，他们正常进行实验并将实验数据记录在下表中．若第二次测量时电流表的示数如图2所示，则此时电流为______A，小灯泡的额定功率为______W．

实验次数	1	2	3
电压U/V	3.0	3.8	4.5
电流I/A	0.34		0.42

（4）假设电压表的0～15V 量程已损坏，只有0～3V 量程能正常使用．若利用现有器材测出小灯泡的额定功率，请在虚线框中画出你设计的电路图．

查看答案和解析>>

图1是小红同学在“测量小灯泡的电功率”实验中连接的实验电路，小灯泡的额定电压为3.8V，电源电压为6V．
（1）当开关闭合，滑动变阻器的滑片向左滑动时，电流表示数______，电压表示数______．（填“变大”“变小”或“不变”）
（2）同组的小刚同学发现接线中有一处错误，所以才出现上述现象，而且只需改动一根导线的连接，就会符合实验要求．请你在需要改动的导线上打上“×”，并用笔画线代替导线画出正确的接线．
（3）电路连接正确后，他们正常进行实验并将实验数据记录在下表中．若第二次测量时电流表的示数如图2所示，则此时电流为______A，小灯泡的额定功率为______W．

实验次数	1	2	3
电压U/V	3.0	3.8	4.5
电流I/A	0.34		0.42

（4）假设电压表的0～15V 量程已损坏，只有0～3V 量程能正常使用．若利用现有器材测出小灯泡的额定功率，请在虚线框中画出你设计的电路图．

查看答案和解析>>
