    磁电式伏特计与安培计都是用电流表表头经过改装而成的.现有一满偏电流为Ig=300μA 内阻未知的表头.要将它改装成量 程为15V的伏特表.表头内阻可用如图16所示 (甲)电路测定.步骤:接好电路.先将电阻R2 调至 .断开S2.闭合S1. 调节电阻R2.使电流表指针在300μA的位置.闭 合S2调节电阻箱R1,使电流表的指针指在150μA处. 此时电阻箱R1的示数如图(乙)所示.则可知表头 内阻为 Ω.按要求将该表头改装 成量程为15V的伏特表应 联一个阻值为 Ω的电阻. 【查看更多】



    题目列表(包括答案和解析)

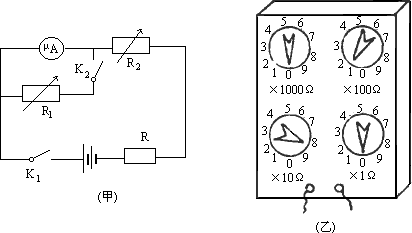

    磁电式伏特计与安培计都是用电流表表头经过改装而成的，现有一满偏电流为Ig＝300μA内阻未知的表头，要将它改装成量程为15V的伏特表．表头内阻可用下图中图(甲)电路测定．步骤：接好电路，先将电阻R2调至________(填最大或最小)，断开K2，闭合K1，调节电阻R2，使电流表指针在300μA的位置．闭合K2调节电阻箱R1，使电流表的指针指在100μA处，此时电阻箱R1的示数如图(乙)所示，则可知表头内阻这________Ω，按要求将该表头改装成量程为15V的伏特表应________(填串或并)联一个阻值为________Ω的电阻(保留两位有效数字)．

    查看答案和解析>>
