    7．在图示电路中.闭合电键后.当滑动变阻器的滑片P处于图中R的中点位置时.小灯泡L1.L2.L3的亮度相同.若将滑片P向左滑动.小灯泡的亮度变化情况是( ) A．L1变亮.L2变暗.L3变亮 B ．L1变暗.L2变亮.L3变暗 C． L1.L2变亮.L3变暗 D． L1.L2变暗.L3变亮. 【查看更多】



    题目列表(包括答案和解析)

    如图所示电路中，电源电动势为E、内阻为r，电阻R1、R2为定值电阻，R为滑动变阻器，A、B为电容器的两个极板，电压表和电流表均为理想表，电源负极接地。现闭合电建K，把变阻器的触头滑到变阻器R的中点位置，而后在A、B两板间放入某带电油滴，油滴恰能静止在A、B两板中间。则下列说法中正确的是


    1. A.
      仅把A极板缓慢向上移动，使A、B间距离增大， A板对地的电势将升高
    2. B.
      仅把B极板缓慢向上移动，油滴将向上运动
    3. C.
      当把滑动变阻器的触头由中点缓慢滑到b端时，电压表和电流表读数都变大
    4. D.
      仅把电键K断开，油滴有可能继续静止在A、B两板中间

    查看答案和解析>>

    如图1所示电路中，已知电源电动势E=3V，内阻r=1Ω，滑动变阻器的最大阻值为20Ω，灯泡L的U-I图线如图2所示，则可知小灯泡的电阻随电压增大而
    增大
    增大
    （填“增大”、“减小”或“不变”）．当电键K闭合后，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡可能获得的最小功率是
    0.32W（0.30～0.34都对）．
    0.32W（0.30～0.34都对）．
    W（本小题需要作图，请画在答题纸的图乙中）．

    查看答案和解析>>

    在研究电磁感应现象的实验中所用的器材如图所示．它们是：①电流计、②直流电源、③带铁芯的线圈A、④线圈B、⑤电键、⑥滑动变阻器（用来控制电流以改变磁场强弱）．
    （1）试按实验的要求在实物图上连线（图中已连好一根导线）．
    （2）在进行实验前要检验电流计指针
    偏转方向
    偏转方向
    与流入电流计的感应电流方向之间的关系．
    （3）若连接滑动变阻器的两根导线接在接线柱C和D上，而在电键刚闭合时电流表指针右偏，则电键闭合后滑动变阻器的滑动触头向接线柱C移动时，电流计指针将
    左
    左
    偏（填“左”、“右”、“不”）．
    （4）在产生感应电流的回路中，上图器材中线圈
    B
    B
    相当于电源（填“A”、“B”）

    查看答案和解析>>

    精英家教网在如图所示电路中，电源电动势为ε，内阻为r，闭合电键后，当滑动变阻器的滑片P处于图中R的中点位置时，小灯泡L1、L2、L3的亮度相同．若将滑片P向左滑动，小灯泡的亮度变化情况是（　　）

    查看答案和解析>>

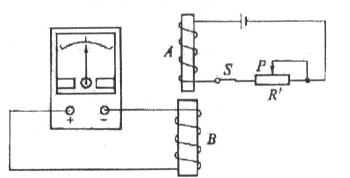

    在“研究电磁感应现象”的实验中，已知电流表不通电时指针停在正中央，当电流从“＋”接线柱流入时，指针向左偏。然后按图所示将电流表与线圈B连成一个闭合回路，将线圈A、电池、滑动变阻器和电键S串联成另一个闭合电路。则下列说法正确的是

    A. S闭合后，将线圈A插入线圈B的过程中，电流表的指针向左偏转

    B. 将线圈A放在B中不动时，闭合S瞬间，电流表指针向右偏转

    C. 将线圈A放在B中不动，滑动变阻器的滑片P向左滑动时，电流表指针向左偏转

    D. 将线圈A从线圈B中拔出时，电流表指针向右偏转



    查看答案和解析>>
