题目列表(包括答案和解析)
次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
U/V | 0.81 | 1.21 | 1.51 | 1.70 | 1.79 | 2.31 | 2.51 |
I/A | 0.16 | 0.24 | 0.30 | 0.33 | 0.40 | 0.42 | 0.50 |
I.在“描绘小电珠的伏安特性曲线”的实验中备有下列器材:
A.小电珠(3.8 V,1.5 W)
B.直流电源(电动势4.5 V,内阻约0.4 Ω)
C.电流表(量程0~500 mA,内阻约0.5 Ω)
D.电压表(量程0~5 V,内阻约5000 Ω)
E.滑动变阻器R1(0~5 Ω,额定电流2 A)
F.滑动变阻器R2(0~5K Ω,额定电流1 A)
G.开关一个,导线若干
如果既要满足测量要求,又要使测量误差较小,应选择如图所示的四个电路中的________,应选用的滑动变阻器是________.
II.在验证动量守恒定律实验中,同学们不仅完成了课本原来的实验,还用相同的器材进行多方面的探索及尝试。下面是甲、乙两组同学的实验,请回答相关的问题:
甲组同学采用如图1所示的装置,由斜槽和水平槽构成。将复写纸与白纸铺在水平放的木板上,重垂线所指的位置为O。实验时先使a球从斜槽上某一固定位置由静止开始滚下,落到位于水平地面的记录纸上,留下痕迹.重复上述操作多次,得到多个落点痕迹平均位置P;再把b球放在水平槽上靠近槽末端的地方,让a球仍从固定位置由静止开始滚下,与b球发生对心正碰,碰后a球不被反弹。碰撞后a、b球分别在记录纸上留下各自的落点痕迹.重复这种操作多次得到多个落点痕迹平均位置M、N.
(1)若a球质量为m1,半径为r1;b球质量为m2,半径为r2. 则
A.m1>m2 r1>r2 B.m1>m2 r1<r2
C.m1>m2 r1=r2 D.m1<m2 r1=r2
(2)以下提供的器材中,本实验必需的有
A.刻度尺 B.打点计时器
C.天平 D.秒表
(3)设a球的质量为m1,b球的质量为m2,则本实验验证动量守恒定律的表达式为(用m1、m2、OM、OP、ON表示)
乙组同学误将重锤丢失,为了继续完成实验则将板斜放,上端刚好在槽口抛出点,标记为O.板足够长小球都能落在板上,如图2,采用甲组同学相同的操作步骤完成实验。
(4)对该组同学实验的判断正确的是
A.乙组同学无法完成验证动量守恒定律
B.秒表也不是乙组同学的必需器材
C.乙组同学必须测量斜面倾角θ
D.图2中N为b球碰后落点
(5)设a球的质量为m1,b球的质量为m2,则本实验验证动量守恒定律的表达式为 。
(6)如果a,b球的碰撞是弹性碰撞,那么还应满足的表达式为 。 (要求第(5) (6)结论用m1、m2、OM、OP、ON表示)

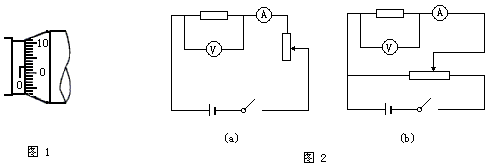

在“测定金属的电阻率”的实验中,用螺旋测微器测量金属丝直径时的刻度位置如图1所示,用米尺测量金属丝的长度l=0.810m.金属丝的电阻大约为4Ω.先用伏安法测出金属丝的电阻,然后根据电阻定律计算出该金属材料的电阻率.
(1)从图2中读出金属丝的直径为________mm.
(2)在用伏安法测定金属丝的电阻时,除被测的电阻丝外,还有如下供选择的实验器材:
直流电流:电动势约4.5V,内阻很小;
电流表A1:量程0~0.6A,内阻0.125Ω;
电流表A2:量程0~3.0A,内阻0.025Ω;
电压表V:量程0~3V,内阻3kΩ;
滑动变阻器R1:最大阻值10Ω;
滑动变阻器R2:最大阻值50Ω;
开关、导线等.
在可供选择的器材中,应该选用的电流表是________,应该选用的滑动变阻器是________.
(3)根据所选的器材,在下边的方框中画出实验电路图.
(4)若根据伏安法测出电阻丝的电阻为Rx=4.1Ω,则这种金属材料的电阻率为________Ω·m.(保留两位有效数字)
某型号电吹风的内部电路图及铭牌如图2所示,图中M为电动机,R为电热丝.该电吹风有“热风”和“冷风”两种功能,可通过开关S1和S2的通断来切换,则正常使用该电吹风的热风功能时电热丝的电阻为_____Ω.
小明从一个废弃的该型号电吹风中拆下电热丝,想用伏安法测量该电热丝在常温下的电阻,手边有如下器材:
A.电源E(电动势4.5 V,内阻0.5 Ω)
B.电压表V(0~3~15 V,内阻大于3 kΩ)
C.电流表A(0~15~150 mA,内阻小于1 Ω)
D.滑动变阻器R1(0~15 Ω,2.0 A)
E.滑动变阻器R2(0~2 kΩ,0.3 A)
F.开关S和导线若干
①滑动变阻器应该选择__________(选填“R1”或“R2”),连接电路时,电压表的量程应该选择_____V,电流表的量程应该选择_____mA.
②请在图3的虚线框中补全实验电路图.
③若一次实验中,两表的指针分别如图4所示,则电压表的读数为__________V,该电热丝在常温下的电阻为__________Ω.(结果均保留三位有效数字)
④测量结果与正常工作时的阻值有较大差异主要是因为______________.
A.伏安法测电阻时电压表内阻带来的系统误差
B.伏安法测电阻时电流表内阻带来的系统误差
C.测量时电阻温度与正常工作时电阻温度差异较大
D.电压表和电流表读数的偶然误差
学生实验小组进行“测定金属丝电阻率”的实验
1.用螺旋测微器测量金属丝的直径如左下图所示,则它的读数是 mm。用多用电表的电阻“×1”挡,按正确的操作步骤粗略测量金属丝的阻值,表盘的示数如右下图所示,则它的读数是 Ω。
2.该组同学想用伏安法更精确地测量其电阻Rx,已经选好的器材有:
A.电流表(量程0~0.6A,内阻约几欧)
B.电压表(量程0~3V,内阻约20kΩ)
C.电源(电动势3V,内阻很小)
D.若干导线和电键
实验室有两种滑动变阻器备选:
E滑动变阻器(阻值范围0~500 Ω)
F.滑动变阻器(阻值范围0~10Ω)
请帮该实验小组选择合适的滑动变阻器: (填字母序号),并设计实验的最佳电路,将电路图画在下面的方框中。
3.按你设计的最佳电路在实物图中将缺少的导线连上去。
