某同学做“测定金属电阻率”的实验。

（1）这位同学采用伏安法测定一段阻值约为5Ω左右的金属丝的电阻R_X。有以下器材可供选择：（要求测量结果尽量准确）

A. 电池组（3V，内阻约1Ω）

B. 电流表（0～3A，内阻约0.025Ω）

C. 电流表（0～0.6A，内阻约0.125Ω）

D. 电压表（0～3V，内阻约3kΩ）

E.电压表（0～15V，内阻约15kΩ）

F. 滑动变阻器（0～20Ω，额定电流1A）

G. 滑动变阻器（0～1000Ω，额定电流0.3A）

H. 开关、导线。

实验时应选用的器材是                    （填写各器材的字母代号），电流表应该采用        接法（填内、外）。

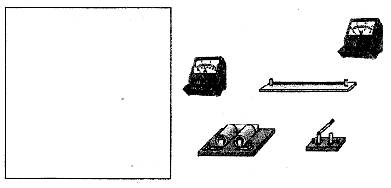

（2）请画出这个实验的原理图，并在实物图上连接电路。

某同学做“测定金属电阻率”的实验。
（1）这位同学采用伏安法测定一段阻值约为5Ω左右的金属丝的电阻R_X。有以下器材可供选择：（要求测量结果尽量准确）
A. 电池组（3V，内阻约1Ω）
B. 电流表（0～3A，内阻约0.025Ω）
C. 电流表（0～0.6A，内阻约0.125Ω）
D. 电压表（0～3V，内阻约3kΩ）
E.电压表（0～15V，内阻约15kΩ）
F. 滑动变阻器（0～20Ω，额定电流1A）
G. 滑动变阻器（0～1000Ω，额定电流0.3A）
H. 开关、导线。
实验时应选用的器材是                    （填写各器材的字母代号），电流表应该采用        接法（填内、外）。
（2）请画出这个实验的原理图，并在实物图上连接电路。

某同学做“测定金属电阻率”的实验。

（1）这位同学采用伏安法测定一段阻值约为5Ω左右的金属丝的电阻R_X。有以下器材可供选择：（要求测量结果尽量准确）

A. 电池组（3V，内阻约1Ω）

B. 电流表（0～3A，内阻约0.025Ω）

C. 电流表（0～0.6A，内阻约0.125Ω）

D. 电压表（0～3V，内阻约3kΩ）

E.电压表（0～15V，内阻约15kΩ）

F. 滑动变阻器（0～20Ω，额定电流1A）

G. 滑动变阻器（0～1000Ω，额定电流0.3A）

H. 开关、导线。

实验时应选用的器材是                     （填写各器材的字母代号），电流表应该采用         接法（填内、外）。

（2）请画出这个实验的原理图，并在实物图上连接电路。

某同学做“测定金属电阻率”的实验。

① 需要通过实验直接测量的物理量有：  　　　　　　　　　　　　　　　　　　　　　　　

                                                       （写出名称和符号）。

② 这位同学采用伏安法测定一段阻值约为5左右的金属丝的电阻。有以下器材可供选择：（要求测量结果尽量准确）

A．电池组（3V，内阻约1）；

B．电流表（0~3A，内阻约0.025）

C．电流表（0~0.6A，内阻约0.125）

D．电压表（0~3V，内阻约3k）

E．电压表（0~15V，内阻约15k）

F．滑动变阻器（0~20，额定电流1A）

G．滑动变阻器（0~1000，额定电流0.3A）

H．开关、导线。

实验时应选用的器材是　　　　　　　　　　　　　（填写各器材的字母代号）。

　　请在下面的虚线框中画出实验电路图。

　　　　这位同学在一次测量时，电流表、电压表的示数如下图所示。由图9中电流表、电压表的读数可计算出金属丝的电阻为　　　　　　　　。

③ 用伏安法测金属丝电阻存在系统误差。为了减小系统误差，有人设计了如图所示的实验方案。其中R_x是待测电阻，R是电阻箱，R₁、R₂是已知阻值的定值电阻。合上开关S，灵敏电流计的指针偏转。将R调至阻值为R₀时，灵敏电流计的示数为零。由此可计算出待测电阻R_x 　　　　　　 　。　　（用R₁、R₂、R₀表示）
