（1）根据试题要求填空或作图．
如图1为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值为20Ω-30Ω的定值电阻，测量的某些操作步骤如下：
①调节可调部件S，使电表指针停在位置；
②调节可调部件K，使它的尖端指向位置；
③将红、黑表笔分别插入“+”“-”插孔，笔尖相互接触，调节可调部件，使电表指针指向位置．
④在用多用电表测量另一电阻的阻值时，电表的读数如图2所示，该电阻的阻值为Ω．
（2）使用如下图所示的器材测定小灯泡在不同电压下的电功率．已知小灯泡标有“6V，3W”的字样，电源是铅蓄电池串联组成的电池组，滑动变阻器有两个规格，R₁标有“5Ω，2A”，R₂标有“100Ω，20mA”．各电表的量程如图中所示，测量时要求小灯泡两端的电压从零开始，并能测量多组数据．
①．图中指示测量时电压表的示数为．滑动变阻器应选用
②．把图中实物连成完整的实验电路．
③．作出小灯泡的电功率P与它两端的电压平方（U²）的关系曲线，在坐标系P-U²中定性作出实验的大致图象

二极管是一种半导体元件，电路符号为“”，其特点是具有单向导电性，即电流从正极流入时电阻比较小，而从负极流入时电阻比较大．
①某实验兴趣小组对某种晶体二极管的伏安特性曲线进行测绘．因二极管外壳所印的标识模糊，为判断正负极，用多用电表电阻挡测二极管的正反向电阻．将选择开关旋至合适倍率，调整欧姆零点后，将黑表笔接触二极管的左端、红表笔接触右端时，指针偏角比较小；再将红、黑表笔位置对调时，指针偏角比较大，由此判断端为二极管的正极．（选填“左”、“右”）
②厂家提供的伏安特性曲线如图．该小组只对加正向电压时的伏安特性曲线进行了测绘，以验证与厂家提供的数据是否一致，可选用的器材有：
A．直流电源，电动势3V，内阻忽略不计；
B．0～20Ω的滑动变阻器一只；
C．量程5V、内阻约50kΩ的电压表一只；
D．量程3V、内阻约20kΩ的电压表一只；
E．量程0.6A、内阻约0.5Ω的电流表一只；
F．量程50mA、内阻约5Ω的电流表一只；
G．待测二极管一只；
H．导线、电键等．
为了提高测量结果的准确度，电压表应选用，电流表应选用．（填序号字母）
③为了达到测量目的，请在答题卡上虚线框内画出正确的实验电路原理图．
④为了保护二极管，正向电流不要超过25mA，请你对本实验的设计或操作提出一条合理的建议：
⑤该小组通过实验采集数据后描绘出了二极管的伏安特性曲线，通过对比，与厂家提供的曲线基本吻合．如果将该二极管与一阻值R=50Ω的电阻串联，再接至电动势E=1.5V、内阻不计的电源上，二极管处于正向导通状态．请你写出根据题中给出的伏安曲线求通过二极管电流的步骤：（不要求求出结果）

（1）“验证力的平行四边形的则”实验中
①部分实验步骤如下，请完成有关内容：
A．将一根橡皮筋的一端固定在贴有白纸的竖直平整木板上，另一端绑上两根细线．

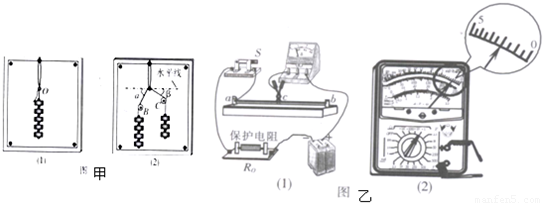

B．在其中一根细线挂上5个质量相等的钩码，使橡皮筋拉伸，如图甲（1）所示，记录：______、______、______．
C．将步骤B中的钩码取下，分别在两根细线上挂上4个和3个质量相等的钩码，用两光滑硬棒B、C使两细线互成角度，如图（2）所示，小心调整B、C的位置，使______，记录______．
②如果“验证力的平行四边形的则”得到验证，那么图甲（2）中

cosα

cosβ

=______．
（2）如图乙（1）所示的电路，金属丝固定在两接线柱a、b上，鳄鱼夹c与金属丝接触良好，现用多用电表测量保护电阻R₀的阻值，完成相关的内容：
A．将转换开关转到“Ω×1”挡，红、黑表笔短接，调节______．使指针恰好停在欧姆刻度线的______处．
B．先______，再将红、黑表笔分别接在R₀的两端，测量结果如图乙（2）所示，则R₀的阻值为______．
