如图15-3电路中.电源的内阻为r,当滑动变阻器的滑片P向上端a滑动过程中.两表的示数情况为( ) A.电压表示数减少.电流表示数增大 B.电压表示数增大.电流表示数减少 C.两电表示数都增——青夏教育精英家教网—

如图15-3电路中.电源的内阻为r,当滑动变阻器的滑片P向上端a滑动过程中.两表的示数情况为( ) A.电压表示数减少.电流表示数增大 B.电压表示数增大.电流表示数减少 C.两电表示数都增大 D.两电表示数都减少【查看更多】

如图所示，在铅板A上有一个放射源C可向各个方向射出速率v =2.04×10⁷ m/s的β射线。B为金属网，A、B连接在电路上，电源电动势E=15 V，内阻r =2.5 Ω，滑动变阻器在0～10 Ω之间可调。图中滑动变阻器滑片置于中点，A、B间距d =10 cm，M为荧光屏（足够大），它紧挨着金属网外侧，已知β粒子的荷质比e/m=1.7×10¹¹C/kg，不计β射线所形成的电流对电路的影响。求：?

（1）闭合开关S后，AB间的场强大小；?

（2）β粒子到达金属网B的区域形状及大小；?

（3）切断开关S，并撤去金属网B，加上垂直纸面向内、范围足够大的匀强磁场，磁感应强度大小B=6.0×10^-4T,这时在竖直方向上能观察到荧光屏亮斑区的长度。

查看答案和解析>>

（8分）如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40 cm．电源电动势E=24V，内电阻r=1Ω，电阻R=15Ω。将滑动变阻器的滑片放置在某一位置，闭合开关S，待电路稳定后，将一带正电的微粒从B板小孔以初速度v₀=4m/s竖直向上射入板间，微粒恰能到达A板。若微粒带电荷量为q=1×10^-5C，质量为m=2×10^-5kg，不考虑空气阻力(取g=10m/s²)．则此时：

(1)金属板A、B之间的电压U_AB是多少？

(2)滑动变阻器接入电路的阻值R_P为多大？

(3)电源的输出功率是多大？

查看答案和解析>>

（8分）如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d="40" cm．电源电动势E=24V，内电阻r=1Ω，电阻R=15Ω。将滑动变阻器的滑片放置在某一位置，闭合开关S，待电路稳定后，将一带正电的微粒从B板小孔以初速度v₀=4m/s竖直向上射入板间，微粒恰能到达A板。若微粒带电荷量为q=1×10^-5C，质量为m=2×10^-5kg，不考虑空气阻力(取g=10m/s²)．则此时：

(1)金属板A、B之间的电压U_AB是多少？
(2)滑动变阻器接入电路的阻值R_P为多大？
(3)电源的输出功率是多大？

查看答案和解析>>

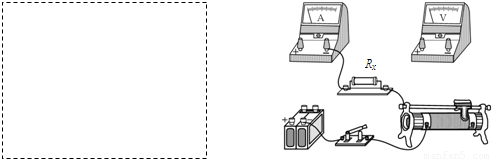

如图所示为用伏安法测量一个定值电阻阻值的实验所需器材的实物图，现有器材规格如下：
待测电阻Rx（约100Ω）
直流电流表A₁（量程0～50mA，内阻约50Ω）
直流电流表A₂（量程0～0.6A，内阻约5Ω）
直流电压表V₁（量程0～3V，内阻约5kΩ）
直流电压表V₂（量程0～15V，内阻约10kΩ）
直流电源E（电动势4V，内阻不计）
滑动变阻器R（阻值范围0～15Ω，允许最大电流1A）
电键1个，导线若干条．
（1）实验时电流表选择______，电压表选择______．（填仪器字母代号）
（2）在方框内画出电路图．
（3）在实物图中完成其余连线使之成为完整的实验电路．

查看答案和解析>>

如图所示为用伏安法测量一个定值电阻阻值的实验所需器材的实物图，现有器材规格如下：
待测电阻Rx（约100Ω）
直流电流表A₁（量程0～50mA，内阻约50Ω）
直流电流表A₂（量程0～0.6A，内阻约5Ω）
直流电压表V₁（量程0～3V，内阻约5kΩ）
直流电压表V₂（量程0～15V，内阻约10kΩ）
直流电源E（电动势4V，内阻不计）
滑动变阻器R（阻值范围0～15Ω，允许最大电流1A）
电键1个，导线若干条．
（1）实验时电流表选择______，电压表选择______．（填仪器字母代号）
（2）在方框内画出电路图．
（3）在实物图中完成其余连线使之成为完整的实验电路．

查看答案和解析>>
