用下列器材测定电阻约为10Ω小灯泡的伏安特性曲线.要求灯泡两端的电压从零开始.实验器材有:电压表.电流表.电池.电键.待则灯泡.滑线变阻器各1个.导线若干. (1)在方框中画出实验原理图 (2)在右——青夏教育精英家教网—

用下列器材测定电阻约为10Ω小灯泡的伏安特性曲线.要求灯泡两端的电压从零开始.实验器材有:电压表.电流表.电池.电键.待则灯泡.滑线变阻器各1个.导线若干. (1)在方框中画出实验原理图 (2)在右图的实物上进行连线. 【查看更多】

题目列表(包括答案和解析)

“测绘小灯泡的伏安特性曲线”的实验中，某同学发现实验室除提供了一个额定电压为2.5V的小灯泡外，还提供了下列实验器材．
A．直流电源（3V，内阻不计）；               B．电流表（0～3A，内阻约0.03Ω）；
C．电流表（0～0.6A，内阻约0.13Ω）；        D．电压表（0～3V，内阻约3kΩ）；
E．电压表（0～15V，内阻约15kΩ）；          F．滑动变阻器（0～20Ω，额定电流2A）；
G．滑动变阻器（0～1000Ω，额定电流0.5A）    H．开关、导线等；
①为减小测量误差，电压表应选用

，滑动变阻器应选用

．（选填代号）
②该同学选择安培表外接，且要求小灯泡两端电压变化范围尽量大些．请图甲线框中画出正确的实验电路图．

③闭合开关，逐次改变滑动变阻器滑片的位置，在下表中记录与之对应的电流表的示数I、电压表的示数U．其中某组电流表、电压表的示数如图乙所示．
请把图（乙）中电流表、电压表示数填入答题卷的相应位置上．

I/A	0	0.10	0.16	0.18	0.20	0.19	0.23		0.25	0.27	0.28	0.30
U/V	0	0.10	0.40	0.60	1.00	1.20	1.40		1.80	2.00	2.20	2.50

④处理实验数据时，绘制了如图（丙）所示的I-U坐标图，请在答题卷中将表中的数据及你的读数绘制出小灯泡的I-U图线．

查看答案和解析>>

在描绘小灯泡的伏安特性曲线的实验中，实验室备有下列器材供选择：

A．待测小灯泡“3.0 V、1.5 W” B．电流表(量程3 A，内阻约为1 Ω)

C．电流表(量程0.6 A，内阻约为5 Ω) D．电压表(量程3.0 V，内阻约为10 kΩ)

E．电压表(量程15.0 V，内阻约为50 kΩ)

F．滑动变阻器(最大阻值为100 Ω，额定电流50 mA)

G．滑动变阻器(最大阻值为10 Ω，额定电流1.0 A)

H．电源(电动势为4.0 V，内阻不计) I．电键及导线等

1.为了使实验完成的更好，电流表应选用________；电压表应选用________；滑动变

阻器应选用________．(只需填器材前面的字母即可)

2.请在虚线框内画出实验电路图．

图7－5－5

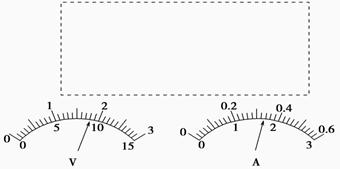

3.某同学在一次测量时，电流表、电压表的示数如图7－5－5所示．则电压值为

________ V，电流值为________ A，小灯泡的实际功率为________ W.（此空保留二位有效数字）

查看答案和解析>>

在描绘小灯泡的伏安特性曲线的实验中，实验室备有下列器材供选择：
A．待测小灯泡“3.0 V、1.5 W”           B．电流表(量程3 A，内阻约为1 Ω)
C．电流表(量程0.6 A，内阻约为5 Ω)     D．电压表(量程3.0 V，内阻约为10 kΩ)
E．电压表(量程15.0 V，内阻约为50 kΩ)
F．滑动变阻器(最大阻值为100 Ω，额定电流50 mA)
G．滑动变阻器(最大阻值为10 Ω，额定电流1.0 A)
H．电源(电动势为4.0 V，内阻不计)           I．电键及导线等
【小题1】为了使实验完成的更好，电流表应选用________；电压表应选用________；滑动变
阻器应选用________．(只需填器材前面的字母即可)
【小题2】请在虚线框内画出实验电路图．

图7－5－5
【小题3】某同学在一次测量时，电流表、电压表的示数如图7－5－5所示．则电压值为
________ V，电流值为________ A，小灯泡的实际功率为________ W.（此空保留二位有效数字）

查看答案和解析>>

在描绘小灯泡的伏安特性曲线的实验中，实验室备有下列器材供选择：
A．待测小灯泡“3.0 V、1.5 W”
B．电流表(量程3 A，内阻约为1 Ω)
C．电流表(量程0.6 A，内阻约为5 Ω)
D．电压表(量程3.0 V，内阻约为10 kΩ)
E．电压表(量程15.0 V，内阻约为50 kΩ)
F．滑动变阻器(最大阻值为100 Ω，额定电流50 mA)
G．滑动变阻器(最大阻值为10 Ω，额定电流1.0 A)
H．电源(电动势为4.0 V，内阻不计)
I．电键及导线等
(1)为了使实验完成的更好，电流表应选用________；电压表应选用________；滑动变
阻器应选用________．(只需填器材前面的字母即可)
(2)请在虚线框内画出实验电路图．

(3)某同学在一次测量时，电流表、电压表的示数如图7－5－5所示．则电压值为
________ V，电流值为________ A，小灯泡的实际功率为________ W.（此空保留二位有效数字）
