某实验小组要描绘一个标有“3.8V，1W”的小灯珠R_L的R～U曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：

A．电压表V（量程5V，内阻约为5kΩ）

B．直流电源E（电动势4.5V，内阻不计）

C．电流表A₁（量程150mA，内阻约为2Ω）

D．电流表A₂（量程300mA，内阻约为1Ω）

E．滑动变阻器R₁（阻值0 ~ 10Ω）

F．滑动变阻器R₂（阻值0 ~ 200Ω）

⑴实验中为较准确测量、方便调节，电流表应选用　 　 ，滑动变阻器应选用 　　 （填写仪器符号）；

⑵要求实验中小灯珠电压从零逐渐增大到额定电压，测量误差尽可能小。请你为该实验小组设计电路图，画在答题纸方框中；

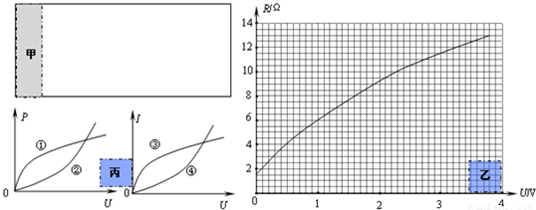

⑶据实验数据，计算并描绘出了R-U的图象，如乙图所示。由图象可知，当所加电压为3.00V时，灯珠实际消耗的电功率为　 　W 。假设灯丝电阻R与其温度t的关系是R=k(t+273)(k为比例系数)，室温为27℃ ，可知该灯珠正常发光时，灯丝的温度约为　 　　　℃；

⑷小灯珠的电功率P随电压U变化的图象及其伏安特性曲线可能分别是图丙中的

　 　　 。

A．①和③　 B．①和④　　 C．②和③　　 D．②和④

（10分）某实验小组要描绘一个标有“3.8V，1W”的小灯珠R_L的R～U曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：

A．电压表V（量程5V，内阻约为5kΩ）

B．直流电源E（电动势4.5V，内阻不计）

C．电流表A₁（量程150mA，内阻约为2Ω）

D．电流表A₂（量程300mA，内阻约为1Ω）

E．滑动变阻器R₁（阻值0 ~ 10Ω）

F．滑动变阻器R₂（阻值0 ~ 200Ω）

⑴实验中为较准确测量、方便调节，电流表应选用      ，滑动变阻器应选用      （填写仪器符号）；

⑵要求实验中小灯珠电压从零逐渐增大到额定电压，测量误差尽可能小。请你为该实验小组设计电路图，画在答题纸方框中；



⑶据实验数据，计算并描绘出了R-U的图象，如乙图所示。由图象可知，当所加电压为3.00V时，灯珠实际消耗的电功率为     W 。假设灯丝电阻R与其温度t的关系是R=k(t+273)(k为比例系数)，室温为27℃ ，可知该灯珠正常发光时，灯丝的温度约为         ℃；

⑷小灯珠的电功率P随电压U变化的图象及其伏安特性曲线可能分别是图丙中的

        。

A．①和③    B．①和④     C．②和③     D．②和④



某实验小组要描绘一个标有“3.8V，1W”的小灯珠R_L的R～U曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：A．电压表V（量程5V，内阻约为5kΩ）    B．直流电源E（电动势4.5V，内阻不计）
C．电流表A₁（量程150mA，内阻约为2Ω）    D．电流表A₂（量程300mA，内阻约为1Ω）
E．滑动变阻器R₁（阻值0～10Ω）   F．滑动变阻器R₂（阻值0～200Ω）
（1）实验中为较准确测量、方便调节，电流表应选用______，滑动变阻器应选用______（填写仪器符号）；
（2）要求实验中小灯珠电压从零逐渐增大到额定电压，测量误差尽可能小．请你为该实验小组设计电路图，画在答题纸方框中2600*.005
（3）据实验数据，计算并描绘出了R-U的图象，如乙图所示．由图象可知，当所加电压为3.00V时，灯珠实际消耗的电功率为______W．假设灯丝电阻R与其温度t的关系是R=k（t+273）（k为比例系数），室温为27℃，可知该灯珠正常发光时，灯丝的温度约为______℃；（4）小灯珠的电功率P随电压U变化的图象及其伏安特性曲线可能分别是图丙中的______．
A．①和③B．①和④C．②和③D．②和④

某实验小组要描绘一个标有“3.8V，1W”的小灯珠R_L的R～U曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：A．电压表V（量程5V，内阻约为5kΩ）    B．直流电源E（电动势4.5V，内阻不计）
C．电流表A₁（量程150mA，内阻约为2Ω）    D．电流表A₂（量程300mA，内阻约为1Ω）
E．滑动变阻器R₁（阻值0～10Ω）   F．滑动变阻器R₂（阻值0～200Ω）
（1）实验中为较准确测量、方便调节，电流表应选用______，滑动变阻器应选用______（填写仪器符号）；
（2）要求实验中小灯珠电压从零逐渐增大到额定电压，测量误差尽可能小．请你为该实验小组设计电路图，画在答题纸方框中2600*.005
（3）据实验数据，计算并描绘出了R-U的图象，如乙图所示．由图象可知，当所加电压为3.00V时，灯珠实际消耗的电功率为______W．假设灯丝电阻R与其温度t的关系是R=k（t+273）（k为比例系数），室温为27℃，可知该灯珠正常发光时，灯丝的温度约为______℃；（4）小灯珠的电功率P随电压U变化的图象及其伏安特性曲线可能分别是图丙中的______．
A．①和③B．①和④C．②和③D．②和④
