    13．如图5所示金属杆ab的质量m＝5×10-3Kg.放在宽为L＝1m.水平光滑的两平行金属导轨的一端上.离地的高度h＝0.8m.电源电动势E＝16V.电容器电容C＝200μF.磁感应强度B＝0.5T.方向竖直向上.开关S先扳向1.然后扳向2.杆ab被抛到地面上离抛出位置的水平距离S＝6.4×10-2m处.求杆ab被抛出后电容器所带的电量. 【查看更多】



    题目列表(包括答案和解析)

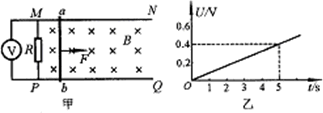

    （11分）如图甲所示，光滑且足够长的金属导轨MN、PQ平行地固定在同一水平面上，两导轨间距L＝0.20 m，两导轨的左端之间所接的电阻R＝0.40 Ω，导轨上静止放置一质量m＝0.10 kg的金属杆ab，位于两导轨之间的金属杆的电阻r＝0.10 Ω，导轨的电阻可忽略不计．整个装置处于磁感应强度B＝0.50 T的匀强磁场中，磁场方向竖直向下．现用一水平外力F水平向右拉金属杆，使之由静止开始运动，在整个运动过程中金属杆始终与导轨垂直并接触良好，若理想电压表的示数U随时间t变化的关系如图乙所示，求从金属杆开始运动经t＝5.0 s时：

    (1)通过金属杆的感应电流的大小和方向；
    (2)金属杆的速度大小；
    (3)外力F的瞬时功率．

    查看答案和解析>>

    （11分）如图甲所示，光滑且足够长的金属导轨MN、PQ平行地固定在同一水平面上，两导轨间距L＝0.20 m，两导轨的左端之间所接的电阻R＝0.40 Ω，导轨上静止放置一质量m＝0.10 kg的金属杆ab，位于两导轨之间的金属杆的电阻r＝0.10 Ω，导轨的电阻可忽略不计．整个装置处于磁感应强度B＝0.50 T的匀强磁场中，磁场方向竖直向下．现用一水平外力F水平向右拉金属杆，使之由静止开始运动，在整个运动过程中金属杆始终与导轨垂直并接触良好，若理想电压表的示数U随时间t变化的关系如图乙所示，求从金属杆开始运动经t＝5.0 s时：

    (1)通过金属杆的感应电流的大小和方向；

    (2)金属杆的速度大小；

    (3)外力F的瞬时功率．



    查看答案和解析>>

    如图甲所示，两根足够长的光滑直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻。一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直。整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下。导轨和金属杆的电阻可忽略。用与导轨平行且向上的恒定拉力F作用在金属杆上，金属杆ab沿导轨向上运动，最终将做匀速运动。当改变拉力F的大小时，相对应的匀速运动速度v也会改变，v和F的关系如图乙所示。
    （1）金属杆ab在匀速运动之前做什么运动？
    （2）若m＝0.25 kg，L＝0.5 m，R＝0.5 Ω，取重力加速度g＝10 m/s2，试求磁感应强度B的大小及θ角的正弦值sinθ。

    查看答案和解析>>

    （11分）如图甲所示，光滑且足够长的金属导轨MN、PQ平行地固定在同一水平面上，两导轨间距L＝0.20 m，两导轨的左端之间所接的电阻R＝0.40 Ω，导轨上静止放置一质量m＝0.10 kg的金属杆ab，位于两导轨之间的金属杆的电阻r＝0.10 Ω，导轨的电阻可忽略不计．整个装置处于磁感应强度B＝0.50 T的匀强磁场中，磁场方向竖直向下．现用一水平外力F水平向右拉金属杆，使之由静止开始运动，在整个运动过程中金属杆始终与导轨垂直并接触良好，若理想电压表的示数U随时间t变化的关系如图乙所示，求从金属杆开始运动经t＝5.0 s时：

    (1)通过金属杆的感应电流的大小和方向；
    (2)金属杆的速度大小；
    (3)外力F的瞬时功率．

    查看答案和解析>>

    如图甲所示，光滑且足够长的金属导轨MN、PQ平行地固定的同一水平面上，两导轨间距L＝0.20cm，两导轨的左端之间所接受的电阻R＝0.40，导轨上停放一质量m＝0.10kg的金属杆ab，位于两导轨之间的金属杆的电阻r＝0.10，导轨的电阻可忽略不计．整个装置处于磁感应强度B＝0.50T的匀强磁场中，磁场方向竖直向下．现用一水平外力F水平向右拉金属杆，使之由静止开始运动，在整个运动过程中金属杆始终与导轨垂直并接触良好，若理想电压表的示数U随时间t变化的关系如图乙所示．求金属杆开始运动经t＝5.0s时，

    (1)

    通过金属杆的感应电流的大小和方向；

    (2)

    金属杆的速度大小；

    (3)

    外力F的瞬时功率．
