如图所示，比荷（荷质比）为e/m的电子从左侧垂直于界面、垂直于磁场射入宽度为d、磁感应强度为B的匀强磁场区域，要使电子从右侧面穿出这个磁场区域，电子的速度应满足的条件是____________。

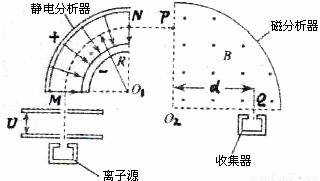

（2011?万州区模拟）图为“双聚焦分析器”质谱仪的结构示意图，其中，加速电场的电压为U，静电分析器中与圆心O₁等距离的各点场强大小相等、方向沿径向，磁分析器中与O₂为圆心、圆心角为90°的扇形区域内，分布着方向垂直于纸面向外的匀强磁场，磁感应强度为B，其左边界与静电分析器的右端面平行．由离子源发出的正离子（初速度为0，重力不计）经加速电场加速后，从M点垂直于电场方向进入静电分析器，沿半径为R的四分之一圆弧轨迹做匀速圆周运动，从N点射出，接着由P点垂直磁分析器的左边界射入，最后垂直于下边界从Q点射出并进入收集器．已知Q点与圆心O₂的距离为d．求：
（1）离子的比荷q/m．
（2）静电分析器中离子运动轨迹处电场强度E的大小．
（3）现将离子换成质量不同的另一种正离子，其它条件不变．该离子进入磁分析器后，它射出磁场的位置在Q点的左侧，离子的质量与原来相比是增大还是减小？

如图所示，磁感应强度大小B=1T，方向垂直纸面向里的匀强磁场分布在半径为R=

3

10

m的圆形区域内，圆的左端跟y轴相切于直角坐标系的原点O，右端与边界MN相切于X轴的A点（图中未标出），MN右侧有方向与MN成60°角的匀强电场．置于原点O的粒子源，可沿X正方向不断地射出速度v=3.0×10⁶m/s的带正电的粒子流，荷质比

q

m

=1.0×10⁷C/kg，粒子重力不计．右侧电场场强大小E=2.0×l0⁵V/m，．求：
（1）粒子在匀强磁场运动的半径r是多少？
（2）粒子从磁场射出后，途经MN边界进入匀强电场，当粒子第二次经过MN时距A点的距离L为多大？
