练习册

  • 练习册
  • 试题
    如图5-4-12所示.P是一根表面均匀镀有很薄的发热电阻膜的长陶瓷管(其长度l为50 cm左右.直径D为10 cm左右).镀膜材料的电阻率ρ已知.管的两端有导电箍MN.现给你米尺.电压表V.电流表A.电源E.滑动变阻器R.电键和若干导线.请设计一个测定膜层厚度d的实验方案. 图5-4-12 (1)实验中应测定的物理量是: . (2)在虚线框内画出测量电路图, (3)计算膜层厚度的公式是: . [解析] 根据题设条件.镀在陶瓷管上很薄的电阻膜的厚度不易直接测量.可借助转换的思想和方法:一是将近似圆柱面形的电阻膜转换成图甲所示平面(沿圆柱面的一条母线分割.展开).则易看出.膜厚d和陶瓷管直径D与膜的截面积S间有关系式S=πDd,二是依据欧姆定律R=U/I及电阻定律R=ρ.将膜厚d的测量转换为相关的较易测的物理量的测定. 图甲 图乙 [答案] (1)l,D,U,I (2)如图乙所示 (3)d= 【查看更多】



    题目列表(包括答案和解析)

    某同学为测定某电源的电动势E和内阻r以及一段电阻丝的电阻率ρ，设计了如图(a)所示的电路。ab是一段电阻率较大的粗细均匀的电阻丝，R0是阻值为2Ω的保护电阻，滑动片P与电阻丝接触始终良好。实验时闭合电键，调节P的位置，将aP长度x和对应的电压U、电流I数据记录如下表：

    x(m)

    0.10

    0.20

    0.30

    0.40

    0.50

    0.60

    U(V)

    1.50

    1.72

    1.95

    2.00

    2.10

    2.18

    I（A）

    0.49

    0.43

    0.38

    0.33

    0.31

    0.28

    U/I (Ω)

    3.06

    4.00

    5.13

    6.06

    6.77

    7.79

    （1）该同学根据实验数据绘制了如图(c)所示的U-I图像，可得电源的电动势

    E=     ▲   V；内阻 r =    ▲     Ω．

    （2）请你根据表中数据在图（d）上描点连线作U/I和x关系图线.

    （3）已知金属丝的横截面积s=0.12×10-6m2,利用图（d）图线，可求得电阻丝的电阻率ρ为   ▲     Ω·m（保留两位有效数字）；根据图（d）图线还可以得到的信息是           ▲         .

    查看答案和解析>>

    某同学为测定某电源的电动势E和内阻r以及一段电阻丝的电阻率ρ，设计了如图(a)所示的电路.ab是一段电阻率较大的粗细均匀的电阻丝，R0是阻值为2Ω的保护电阻，滑动片P与电阻丝接触始终良好.

    （1）实验中用螺旋测微器测得电阻丝的直径如图（b）所示，其示数为d=   ▲  mm

    （2）实验时闭合电键，调节P的位置，将aP长度x和对应的电压U、电流I数据记

    录如下表：

    x(m)

    0.10

    0.20

    0.30

    0.40

    0.50

    0.60

    U(V)

    1.50

    1.72

    1.95

    2.00

    2.10

    2.18

    I（A）

    0.49

    0.43

    0.38

    0.33

    0.31

    0.28

    U/I (Ω)

    3.06

    4.00

    5.13

    6.06

    6.77

    7.79

    ①该同学根据实验数据绘制了如图(c)所示的U-I图像，可得电源的电动势E=     ▲   V；内阻 r =    ▲     Ω．

    ②请你根据表中数据在图（d）上描点连线作U/I和x关系图线.

    ③根据测得的直径可以算得金属丝的横截面积s=0.12×10-6m2,利用图（d）图线，可求得电阻丝的电阻率ρ为   ▲     Ω·m（保留两位有效数字）；根据图（d）图线还可以得到的信息是           ▲        .



    查看答案和解析>>

    某同学为测定某电源的电动势E和内阻r以及一段电阻丝的电阻率ρ，设计了如图(a)所示的电路. ab是一段电阻率较大的粗细均匀的电阻丝，R0是阻值为2Ω的保护电阻，滑动片P与电阻丝接触始终良好.

    （1）实验中用螺旋测微器测得电阻丝的直径如图（b）所示，其示数为d=   ▲  mm

    （2）实验时闭合电键，调节P的位置，将aP长度x和对应的电压U、电流I数据记

    录如下表：

    x(m)

    0.10

    0.20

    0.30

    0.40

    0.50

    0.60

    U(V)

    1.50

    1.72

    1.95

    2.00

    2.10

    2.18

    I（A）

    0.49

    0.43

    0.38

    0.33

    0.31

    0.28

    U/I (Ω)

    3.06

    4.00

    5.13

    6.06

    6.77

    7.79

    ①该同学根据实验数据绘制了如图(c)所示的U-I图像，可得电源的电动势E=     ▲   V；内阻 r =    ▲     Ω．

    ②请你根据表中数据在图（d）上描点连线作U/I和x关系图线.

    ③根据测得的直径可以算得金属丝的横截面积s=0.12×10-6m2,利用图（d）图线，可求得电阻丝的电阻率ρ为   ▲     Ω·m（保留两位有效数字）；根据图（d）图线还可以得到的信息是           ▲         .



    查看答案和解析>>

    某同学为测定某电源的电动势E和内阻r以及一段电阻丝的电阻率ρ，设计了如图(a)所示的电路. ab是一段电阻率较大的粗细均匀的电阻丝，R0是阻值为2Ω的保护电阻，滑动片P与电阻丝接触始终良好.

    （1）实验中用螺旋测微器测得电阻丝的直径如图（b）所示，其示数为d=   ▲  mm

    （2）实验时闭合电键，调节P的位置，将aP长度x和对应的电压U、电流I数据记

    录如下表：

    x(m)

    0.10

    0.20

    0.30

    0.40

    0.50

    0.60

    U(V)

    1.50

    1.72

    1.95

    2.00

    2.10

    2.18

    I（A）

    0.49

    0.43

    0.38

    0.33

    0.31

    0.28

    U/I (Ω)

    3.06

    4.00

    5.13

    6.06

    6.77

    7.79

    ①该同学根据实验数据绘制了如图(c)所示的U-I图像，可得电源的电动势

    E=     ▲   V；内阻 r =    ▲     Ω．

    ②请你根据表中数据在图（d）上描点连线作U/I和x关系图线.

    ③根据测得的直径可以算得金属丝的横截面积s=0.12×10-6m2,利用图（d）图线，可求得电阻丝的电阻率ρ为   ▲     Ω·m（保留两位有效数字）；根据图（d）图线还可以得到的信息是           ▲         .

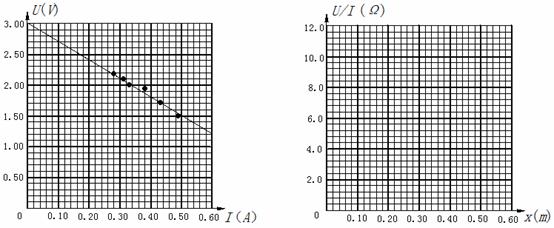

    图（c）


    图（d）




    查看答案和解析>>

    某同学为测定某电源的电动势E和内阻r以及一段电阻丝的电阻率ρ，设计了如图(a)所示的电路. ab是一段电阻率较大的粗细均匀的电阻丝，R0是阻值为2Ω的保护电阻，滑动片P与电阻丝接触始终良好.

    （1）实验中用螺旋测微器测得电阻丝的直径如图（b）所示，其示数为d=   ▲  mm

    （2）实验时闭合电键，调节P的位置，将aP长度x和对应的电压U、电流I数据记

    录如下表：

    x(m)

    0.10

    0.20

    0.30

    0.40

    0.50

    0.60

    U(V)

    1.50

    1.72

    1.95

    2.00

    2.10

    2.18

    I（A）

    0.49

    0.43

    0.38

    0.33

    0.31

    0.28

    U/I (Ω)

    3.06

    4.00

    5.13

    6.06

    6.77

    7.79

    ①该同学根据实验数据绘制了如图(c)所示的U-I图像，可得电源的电动势

    E=     ▲   V；内阻 r =    ▲     Ω．

    ②请你根据表中数据在图（d）上描点连线作U/I和x关系图线.

    ③根据测得的直径可以算得金属丝的横截面积s=0.12×10-6m2,利用图（d）图线，可求得电阻丝的电阻率ρ为   ▲     Ω·m（保留两位有效数字）；根据图（d）图线还可以得到的信息是           ▲         .

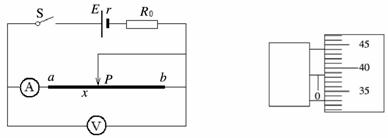

         图（b）

           图（a）

    查看答案和解析>>


    同步练习册答案
