为改变被测电阻两端的电压(或被测电阻中的电流强度).常用滑动变阻器与电源的连接有两种不同的形式.如图4所示.图4甲为限流接法.图4乙为分压接法.这两种接法区别之处是:测量的范围不同.当滑动触头P由a→——青夏教育精英家教网—

为改变被测电阻两端的电压(或被测电阻中的电流强度).常用滑动变阻器与电源的连接有两种不同的形式.如图4所示.图4甲为限流接法.图4乙为分压接法.这两种接法区别之处是:测量的范围不同.当滑动触头P由a→b移动过程中.被测电阻两端电压调节的范围.图4甲为.图4乙为,(2)对被测电阻R上的电流强度的控制情况有区别.对于图4甲有时.调节R0的大小可使通过被测电阻的电流有明显变化.但当R0 <<R时.无沦怎样改变R0的大小.也不会使通过R的电流有明显变化.可见.只有在R0 >R的情况下.改变变阻器的触头的位置才会使电阻R上的电流有明显变化.从而起到对电阻R上的电流的控制作用.但对于图4乙中.不管电阻R的大小如何.调节滑动变阻器触头位置都可以使通过被测电阻R的电流由0变到.通过被测电阻R的电流有明显变化,(3)从电能损耗方面分析图4甲比图4乙要小.且图4甲具有电源负担轻.电路连接简便等优点. 综合上述.可得到如下结论:(1)若需要被测电阻R两端电压变化范围较大.或需要从零开始连读可调电压.应选图4乙的分压电路,(2)若采用限流电路时.如果电路中最小电流大于或等于被测电阻R的额定电流.必须采用分压电路,(3)当R0<<R时.为使被测电阻中电流有明显变化.也应选分压电路,(4)当R0>R时.虽然两种电路都可以对负载电流有明显的调节和控制.或两种电路都满足实验要求时.但图4甲的限流电路具有节省电能.电源负担轻.电路连接简便等优点.应选图4甲的限流电路较好. 例如在例2中.电路若采用限流电路.电路中的最小电流为等于小灯泡额定电流.滑动变阻器无法对电流进行调节.故必须采用分压电路.如图3所示. 所以.我们在选择电学实验仪器和实验电路时.应先依据题意确定电流表.电压表和滑动变阻器等仪器.然后确定电流表的内外接怯.再选择控制电路并画出实验电路图. 例4:用伏安法测量某电阻阻值.现有实验器材如下:侍测电阻Rx(阻值大约为5Ω.额定功率为1W),电流表A1,电流表A2,电压表V1,电压表V2,滑动变阻器R0.蓄电池,开关.导线.为了较准确测量Rx阻值.保证器材的安全.以及操作方便.电流表.电压表应选择 .并画出实验电路图. 分析与解: 1 确定电压表.电流表. 被测电阻Rx的额定电压.额定电流分别约为则电流表选用A1.电压表选用V1.2.确定电流表内外接法. 临界电阻的阻值为 . 因为Rx>R.则电流表必须外接. 【查看更多】

在“测定电源的电动势和内电阻”的实验中，备有如下器材：
A．电源为干电池（电动势为E，内阻为r）
B．电流表（0～0.6A、内阻约0.1Ω）
C．灵敏电流计G（满偏电流I_g=200μA、内阻r_g=500Ω）
D．滑动变阻器（0～20Ω、2.0A）     E．电阻箱R（0-9999.9Ω）
F．开关、导线若干        实验电路如图甲
①由于没有电压表，需要把灵敏电流计G改装成量程为2V的电压表，需串联一个阻值为R=______Ω的电阻．
②在闭合开关S前，将滑动变阻器的滑片移动至______（填“a端”、“中央”或“b 端”）．
③图乙为该实验绘出的I₁-I₂图线（I₁为灵敏电流  计G的示数，I₂为电流表A的示数），由图线可求得被测电源的电动势E=______ V（保留三位有效数字），内电阻r=______Ω（保留两位有效数字）

查看答案和解析>>

（8分）某同学通过实验测量一种合金的电阻率。
（1）用螺旋测微器测量合金丝的直径。为防止读数时测微螺杆发生转动，读数前应先旋紧题图所示的部件     （选填“A”、“B”、“C”或“D”）。从图中的示数可读出合金丝的直径为       mm。

（2）题图所示是测量合金丝电阻的电路，相关器材的规格已在图中标出。合上开关，将滑动变阻器的滑片移到最左端的过程中，发现电压表和电流表的指针只在图示位置发生很小的变化。由此可以推断：电路中   （选填图中表示接线柱的数字）之间出现了       （选填“短路”或“断路”）。
（3）在电路故障被排除后，调节滑动变阻器，读出电压表和电流表的示数分别为2.23V和38mA，由此，该同学算出接入电路部分的合金丝的阻值为58.7Ω。为了更准确地测出合金丝的阻值，在不更换实验器材的条件下，对实验应作怎样的改进? 请写出两条建议。

查看答案和解析>>

（8分）某同学通过实验测量一种合金的电阻率。
（1）用螺旋测微器测量合金丝的直径。为防止读数时测微螺杆发生转动，读数前应先旋紧题图所示的部件（选填“A”、“B”、“C”或“D”）。从图中的示数可读出合金丝的直径为 mm。

（2）题图所示是测量合金丝电阻的电路，相关器材的规格已在图中标出。合上开关，将滑动变阻器的滑片移到最左端的过程中，发现电压表和电流表的指针只在图示位置发生很小的变化。由此可以推断：电路中   （选填图中表示接线柱的数字）之间出现了       （选填“短路”或“断路”）。
（3）在电路故障被排除后，调节滑动变阻器，读出电压表和电流表的示数分别为2.23V和38mA，由此，该同学算出接入电路部分的合金丝的阻值为58.7Ω。为了更准确地测出合金丝的阻值，在不更换实验器材的条件下，对实验应作怎样的改进? 请写出两条建议。

查看答案和解析>>

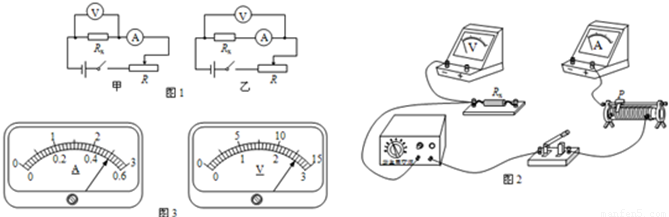

某同学通过实验测定一个阻值约为5Ω的电阻R_x的阻值．

（1）现有电源（4V，内阻可不计）、滑动变阻器（0～50Ω，额定电流2A），开关和导线若干，以及下列电表：
A．电流表（0～3A，内阻约0.025Ω）
B．电流表（0～0.6A，内阻约0.125Ω）
C．电压表（0～3V，内阻约3kΩ）
D．电压表（0～15V，内阻约15kΩ）
为减小测量误差，在实验中，电流表应选用

，电压表应选用

（选填器材前的字母）；实验电路应采用图1中的

（选填“甲”或“乙”）．
（2）图2是测量R_x的实验器材实物图，图中已连接了部分导线．请请根据在（1）问中所选的电路图，补充完成图2中实物间的连线．
（3）接通开关，改变滑动变阻器画片P的位置，并记录对应的电流表示数I、电压表示数U．某次电表示数如图3所示，可得该电阻的测量值R_x=

U

I

=

Ω（保留两位有效数字）．
（4）若在（1）问中选用甲电路，产生误差的主要原因是

；若在（1）问中选用乙电路，产生误差的主要原因是

．（选填选项前的字母）
A．电流表测量值小于流经R_x的电流值
B．电流表测量值大于流经R_x的电流值
C．电压表测量值小于R_x两端的电压值
D．电压表测量值大于R_x两端的电压值
（5）在不损坏电表的前提下，将滑动变阻器滑片P从一端滑向另一端，随滑片P移动距离x的增加，被测电阻R_x两端的电压U也随之增加，下列反映U-x关系的示意图中正确的是

．

查看答案和解析>>

某同学通过实验测定一个阻值约为5Ω的电阻R_x的阻值．

（1）现有电源（4V，内阻可不计）、滑动变阻器（0～50Ω，额定电流2A），开关和导线若干，以及下列电表：
A．电流表（0～3A，内阻约0.025Ω）
B．电流表（0～0.6A，内阻约0.125Ω）
C．电压表（0～3V，内阻约3kΩ）
D．电压表（0～15V，内阻约15kΩ）
为减小测量误差，在实验中，电流表应选用______，电压表应选用______（选填器材前的字母）；实验电路应采用图1中的______（选填“甲”或“乙”）．
（2）图2是测量R_x的实验器材实物图，图中已连接了部分导线．请请根据在（1）问中所选的电路图，补充完成图2中实物间的连线．
（3）接通开关，改变滑动变阻器画片P的位置，并记录对应的电流表示数I、电压表示数U．某次电表示数如图3所示，可得该电阻的测量值R_x=

=______Ω（保留两位有效数字）．
（4）若在（1）问中选用甲电路，产生误差的主要原因是______；若在（1）问中选用乙电路，产生误差的主要原因是______．（选填选项前的字母）
A．电流表测量值小于流经R_x的电流值
B．电流表测量值大于流经R_x的电流值
C．电压表测量值小于R_x两端的电压值
D．电压表测量值大于R_x两端的电压值
（5）在不损坏电表的前提下，将滑动变阻器滑片P从一端滑向另一端，随滑片P移动距离x的增加，被测电阻R_x两端的电压U也随之增加，下列反映U-x关系的示意图中正确的是______．

查看答案和解析>>
