某同学测量一个圆柱体的电阻率,需要测量圆柱体的尺寸和电阻.

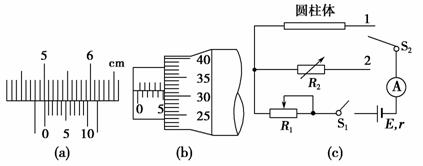

(1)分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径,某次测量的示数如图7-3-23(a)和(b)所示,长度为________cm,直径为________mm.
图7-3-23
(2)按图7-3-23(c)连接电路后,实验操作如下.
(a)将滑动变阻器R1的阻值置于最________处(填“大”或“小”);将S2拨向接点1,闭合S1,调节R1,使电流表示数为I0.
(b)将电阻箱R2的阻值调至最________(填“大”或“小”),S2拨向接点2;保持R1不变,调节R2,使电流表示数仍为I0,此时R2阻值为1 280 Ω.
(3)由此可知,圆柱体的电阻为________Ω.
06(四川卷)23.(17分)
(1)在“用单摆测定重力加速度”的实验中,①测摆长时,若正确测出悬线长l和摆球直径d,则摆长为 ;②测周期时,当摆球经过 位置时开始计时并计数l次,测出经过该位置N次(约60~100次)的时间为t,则周期为 。
此外,请你从下列器材中选用所需器材,再设计一个实验,粗略测出重力加速度g,并参照示例填写下表(示例的方法不能再用)。
A.天平;B.刻度尺;C.弹簧秤;D.电磁打点计时器;E.带夹子的重锤;
F.纸带;G.导线若干;H.铁架台;I.低压交流电源;J.低压直流电源;
K.小车;L.螺旋测微器;M.斜面(高度可调,粗糙程度均匀)。
所选器材(只填器材序号) | 简述实验方法(不要求写出具体步骤) | |
示例 | B、D、E、F、G、H、I | 安装仪器,接通电源,让纸带随重锤竖直下落。用刻度尺测出所需数据,处理数据,得出结果。 |
实验设计 |
(2)在“测定金属的电阻率”实验中,需要测量金属丝的长度和直径。现用最小分度为1 mm的米尺测量金属丝长度,图中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置,测得的金属丝长度为 mm。在测量金属丝直径时,如果受条件限制,身边只有米尺1把和圆柱形铅笔1支。如何较准确地测量金属丝的直径?请简述测量方法:
