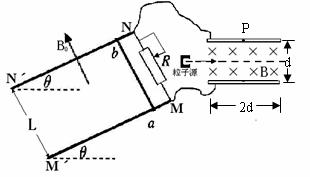

如图为某同学设计的速度选择装置，两根足够长的光滑导轨MM^/和NN^/间距为L与水平面成θ角，上端接滑动变阻器R，匀强磁场B₀垂直导轨平面向上，金属棒ab质量为m恰好垂直横跨在导轨上。滑动变阻器R两端连接水平放置的平行金属板，极板间距为d，板长为2d，匀强磁场B垂直纸面向内。粒子源能发射沿水平方向不同速率的带电粒子，粒子的质量为m₀，电荷量为q，ab棒的电阻为r，滑动变阻器的最大阻值为2r，其余部分电阻不计，不计粒子重力。

（1）（7分）ab棒静止未释放时，某种粒子恰好打在上极板中点P上，判断该粒子带何种电荷？该粒子的速度多大？

（2）（5分）调节变阻器使R=0.5r，然后释放ab棒，求ab棒的最大速度？

（3）（6分）当ab棒释放后达到最大速度时，若变阻器在r≤R≤2r范围调节，总有粒子能匀速穿过平行金属板，求这些粒子的速度范围？

（18分）如图为某同学设计的速度选择装置，两根足够长的光滑导轨MM^/和NN^/间距为L与水平面成θ角，上端接滑动变阻器R，匀强磁场B₀垂直导轨平面向上，金属棒ab质量为m恰好垂直横跨在导轨上。滑动变阻器R两端连接水平放置的平行金属板，极板间距为d，板长为2d，匀强磁场B垂直纸面向内。粒子源能发射沿水平方向不同速率的带电粒子，粒子的质量为m₀，电荷量为q，ab棒的电阻为r，滑动变阻器的最大阻值为2r，其余部分电阻不计，不计粒子重力。

（1）（7分）ab棒静止未释放时，某种粒子恰好打在上极板中点P上，判断该粒子带何种电荷？该粒子的速度多大？
（2）（5分）调节变阻器使R=0.5r，然后释放ab棒，求ab棒的最大速度？
（3）（6分）当ab棒释放后达到最大速度时，若变阻器在r≤R≤2r范围调节，总有粒子能匀速穿过平行金属板，求这些粒子的速度范围？

（18分）如图为某同学设计的速度选择装置，两根足够长的光滑导轨MM^/和NN^/间距为L与水平面成θ角，上端接滑动变阻器R，匀强磁场B₀垂直导轨平面向上，金属棒ab质量为m恰好垂直横跨在导轨上。滑动变阻器R两端连接水平放置的平行金属板，极板间距为d，板长为2d，匀强磁场B垂直纸面向内。粒子源能发射沿水平方向不同速率的带电粒子，粒子的质量为m₀，电荷量为q，ab棒的电阻为r，滑动变阻器的最大阻值为2r，其余部分电阻不计，不计粒子重力。

（1）（7分）ab棒静止未释放时，某种粒子恰好打在上极板中点P上，判断该粒子带何种电荷？该粒子的速度多大？

（2）（5分）调节变阻器使R=0.5r，然后释放ab棒，求ab棒的最大速度？

（3）（6分）当ab棒释放后达到最大速度时，若变阻器在r≤R≤2r范围调节，总有粒子能匀速穿过平行金属板，求这些粒子的速度范围？

如图为某同学设计的速度选择装置，两根足够长的光滑导轨MM^/和NN^/间距为L与水平面成θ角，上端接滑动变阻器R，匀强磁场B₀垂直导轨平面向上，金属棒ab质量为m恰好垂直横跨在导轨上。滑动变阻器R两端连接水平放置的平行金属板，极板间距为d，板长为2d，匀强磁场B垂直纸面向内。粒子源能发射沿水平方向不同速率的带电粒子，粒子的质量为m₀，电荷量为q，ab棒的电阻为r，滑动变阻器的最大阻值为2r，其余部分电阻不计，不计粒子重力。

（1）ab棒静止未释放时，某种粒子恰好打在上极板中点P上，判断该粒子带何种电荷？该粒子的速度多大？

（2）调节变阻器使R=0.5r，然后释放ab棒，求ab棒的最大速度？

（3）当ab棒释放后达到最大速度时，若变阻器在r≤R≤2r范围调节，总有粒子能匀速穿过平行金属板，求这些粒子的速度范围？
