题目列表(包括答案和解析)
在测定一节干电池(电动势约为1.5 V,内阻约为2 Ω)的电动势和内阻的实验中,提供的器材有
A.电压表量程为3 V,内阻约为5 kΩ
B.电压表量程为15 V,内阻约为10 kΩ
C.电流表量程为0.6 A,内阻约为0.1 Ω
D.变阻器R1为(20 Ω,3 A)G.开关、导线若干
(1)为了较准确测量电池的电动势和内阻,电压表应该选________(填A或B);实验电路图应该选________图(填“甲”或“乙”).
(2)如图所示的U-I图像中,直线Ⅰ为某电源的路端电压与电流的关系,直线Ⅱ为某一电阻R的伏安特性曲线,用该电源直接与电阻R连接成闭合电路,由图像可知,R的阻值为________Ω,电源电动势为________,内阻为________Ω.
为了测量某电流表A的内阻(量程为5 mA,内阻约10 Ω),提供的实验器材有:
A.直流电压表V(0~3 V,内阻约6 kΩ)
B.定值电阻R1(5.0 Ω 1 A)
C.定值电阻R2(50.0 Ω 0.1 A)
D.滑动变阻器R(0~5 Ω 2 A)
E.直流电源E(3 V,内阻很小)
F.导线、电键若干
(1)实验中定值电阻R.应选用________(选填“R1”或“R2”);
(2)在如图虚线框内将实验电路原理图画完整;
(3)某同学在实验中测出7组对应的数据(见下表):
请在图示坐标中描点作出U-I图线.由图象可知,表中第________次实验数据有错误,此电流表的电阻为________Ω.
在“测量电源电动势和内电阻”的实验中,已知干电池的电动势约为1.5 V,内阻约为1 Ω;电压表(0~3 V,内阻约3 kΩ)、电流表(0~0.6 A,内阻约1.0 Ω)、滑动变阻器有R1(10 Ω,2 A).
(1)在方框中画出实验电路图.
(2)在实验中测得多组电压和电流值,得到如图所示的U-I图线,由图可较准确地求出该电源电动势E=________V,内阻r=________Ω.
实验桌上有下列实验仪器:
A.待测电源(电动势约3 V,内阻约7 Ω);
B.直流电流表(量程0~0.6~3 A,0.6 A档的内阻约0.5 Ω,3 A档的内阻约0.1 Ω;)
C.直流电压表(量程0~3~15 V,3 V档内阻约5 kΩ,15 V档内阻约25 kΩ);
D.滑动变阻器(阻值范围为0~15 Ω,允许最大电流为1 A);
E.滑动变阻器(阻值范围为0~1000 Ω,允许最大电流为0.2 A);
F.开关、导线若干;
请你解答下列问题:
①利用给出的器材测量电源的电动势和内阻,要求测量有尽可能高的精度且便于调节,应选择的滑动变阻器是________(填代号).
②某同学根据测得的数据,作出U-I图象如下图中图线a所示,由此可知电源的电动势E=________V,内阻r=________Ω;
③若上图中的图线b是一个小灯泡的伏安特性曲线,如果将此小灯泡与上述电源组成闭合回路,此时小灯泡的实际功率为________W.
④请将下图中实物连接成实验电路图;

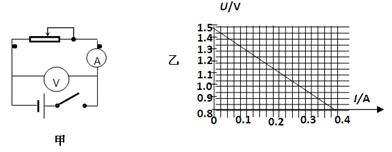

某同学采用如图甲所示的电路测定电源电动势和内电阻。已知干电池的电动势约为1.5 V,内阻约为1 Ω; 电压表(0-3 V,3 kΩ)、 电流表(0-0.6A,1.0 Ω)、
滑动变阻器有R1(10 Ω,2 A)和R2(100 Ω,0.1 A)各一只.
①实验中滑动变阻器应选用 (填“R1”或“R2”)。
②在实验中测得多组电压和电流值,得到如图乙所示的U-I图线,
由乙图可较准确地求出该电源电动势E= V;内阻,r= Ω。
