某同学在实验室测汽车电热器Rx的电功率,此电热器额定电压为12V(车用蓄电池输出的最高直流电压)。该同学用学生电源代替蓄电池,输出电压为16V,导线、开关等已经备齐,供选择的器材还有:
A. 电流表(0~3A,0.l)
B. 电流表(0~0.6A,10)
C. 电压表(0~3V,1k)
D. 电压表(0~15V,30k)
E. 滑动变阻器(0~10,0.5A)
F. 滑动变阻器(0~10,2A)
该同学测量的数据记录如下
U/V | 2.2 | 3.0 | 5.0 | 8.0 | 10.0 | 12.0 |
I/A | 0.15 | 0.20 | 0.30 | 0.40 | 0.45 | 0.50 |
①合理选择使用的器材:电流表选_________,电压表选__________,滑动变阻器选_____________。(填写序号字母)

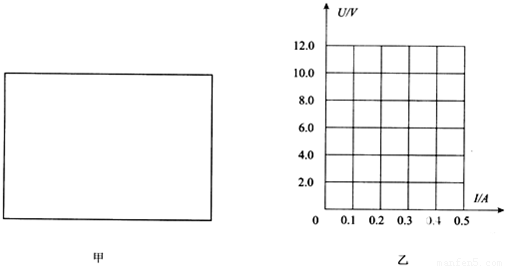

②在图甲的方框中画出合理的电路图。
③在图乙的坐标纸上作出U-I图象。
④电热器的额定功率为____________W。
U/V | 2.2 | 3.0 | 5.0 | 8.0 | 10.0 | 12.0 |
I/A | 0.15 | 0.20 | 0.30 | 0.40 | 0.45 | 0.50 |
某同学做描绘小灯泡(额定电压为3.8V,额定电流为0.32A)的伏安特性曲线实验,实验给定的实验器材如下:(本实验要求小灯泡的电压从零开始调至额定电压)
直流电源的电动势为4V(内阻不计)、 电压表V(量程4V,内阻约为5kΩ)、
电流表A1(量程0.6A,内阻约为4Ω)、 电流表A2(量程3A,内阻约为1Ω)、
滑动变阻器R1(0到1000Ω,0.5A)、 滑动变阻器R2(0到10Ω,2A)、
开关、导线若干.
①若该同学误将电流表和电压表接成如图甲所示的电路,其他部分连接正确,接通电源后,以下说法正确的是:__________
A.小灯泡将发光 B.小灯泡几乎不亮
C.V表不会烧坏 D.A表将会烧坏
②电流表应该选_______,滑动变阻器应该选________.请把图乙中的器材根据实验要求连接起来.
③该同学按照正确的电路图和正确的实验步骤,描出的伏安特性曲线如图丙所示,从图中可知小灯泡的阻值随小灯泡两端的电压的增大而_________(填增大、减小、先增大后减小、先减小后增大),当给小灯泡加电压3.2V时,此时小灯泡的发热功率为__________W(结果取2位有效数字).
U/V | 2.2 | 3.0 | 5.0 | 8.0 | 10.0 | 12.0 |
I/A | 0.15 | 0.20 | 0.30 | 0.40 | 0.45 | 0.50 |
