如图16所示的电路中，电源是由4节电动势为1.5 V、内阻为0.25 Ω的干电池串联组成的，电阻R₁=10 Ω，R₂=7.5 Ω，滑动变阻器R₃的总阻值为20 Ω.不计电流表和电压表的内阻对电路的影响，闭合开关S后调节滑动变阻器的滑动片P，使aP段和bP段的电压相等.求此时：

图16

（1）电压表、电流表的示数;

（2）滑动变阻器R₃上消耗的电功率.

如图18所示的电路中，电键K₁断开时，电键K₂分别接到M端和N端，电压表的示数之比U₁∶U₂=4∶3，电键K₁接通后，滑动变阻器的滑片移到a点，ac间电阻为R₁.将K₂分别接到M端与N端时，变阻器消耗的电功率恰好都是4 W.若变阻器的滑片移到b点，bc间电阻为R₂，R₂=R₁/4，K₂接到N端时，变阻器消耗的电功率也是4 W.那么，将K₂再接到M端时，变阻器消耗的电功率P_x是多少？（电源电动势和内电阻恒定不变，电压表对测量的影响忽略不计）

图18

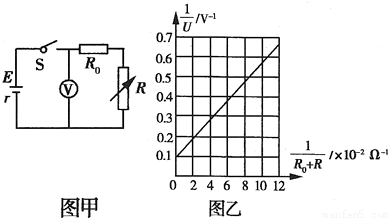

如图甲所示的电路中，电源E为一内阻较大的特殊电源，电动势恒定，电压表的内阻很大，对电路的影响可以不计；R为电阻箱，阻值范围为0～9 999Ω；R是定值电阻．图乙是电压表示数的倒数随外电路电阻的倒数变化的图线．

（1）图线的纵轴截距和斜率分别表示什么物理量并说明其意义．
（2）根据图乙，求出电源的电动势E和内阻r．
