（6分）某同学在探究规格为“6 V，3 W”的小电珠伏安特性曲线实验中：
①在小电珠接入电路前，使用多用电表直接测量小电珠的电阻，则应将选择开关旋至_______挡进行测量．(填选项前的字母)
A．直流电压10 V          B．直流电流5 mA
C．欧姆×100             D．欧姆×1

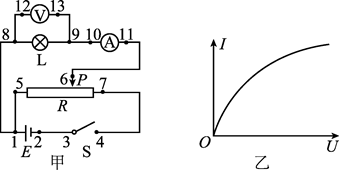

②该同学采用图甲所示的电路进行测量．图中R为滑动变阻器(阻值范围0～20 Ω，额定电流1.0 A)，L为待测小电珠，V为电压表(量程6 V，内阻20 kΩ)，A为电流表(量程0.6 A，内阻1 Ω)，E为电源(电动势8 V，内阻不计)，S为开关．

Ⅰ.在实验过程中，开关S闭合前，滑动变阻器的滑片P应置于最________端；(填“左”或“右”)
Ⅱ.在实验过程中，已知各元器件均无故障，但闭合开关S后，无论如何调节滑片P，电压表和电流表的示数总是调不到零，其原因是______点至________点的导线没有连接好；(图甲中的黑色小圆点表示接线点，并用数字标记，空格中请填写图甲中的数字，如“  2  点至
  3 点”的导线)
Ⅲ.该同学描绘出小电珠的伏安特性曲线示意图如图乙所示，则小电珠的电阻值随工作电压的增大而____________。(填“不变”、“增大”或“减小”)

（6分）某同学在探究规格为“6 V，3 W”的小电珠伏安特性曲线实验中：

①在小电珠接入电路前，使用多用电表直接测量小电珠的电阻，则应将选择开关旋至_______挡进行测量．(填选项前的字母)

A．直流电压10 V          B．直流电流5 mA

C．欧姆×100              D．欧姆×1

②该同学采用图甲所示的电路进行测量．图中R为滑动变阻器(阻值范围0～20 Ω，额定电流1.0 A)，L为待测小电珠，V为电压表(量程6 V，内阻20 kΩ)，A为电流表(量程0.6 A，内阻1 Ω)，E为电源(电动势8 V，内阻不计)，S为开关．

Ⅰ.在实验过程中，开关S闭合前，滑动变阻器的滑片P应置于最________端；(填“左”或“右”)

Ⅱ.在实验过程中，已知各元器件均无故障，但闭合开关S后，无论如何调节滑片P，电压表和电流表的示数总是调不到零，其原因是______点至________点的导线没有连接好；(图甲中的黑色小圆点表示接线点，并用数字标记，空格中请填写图甲中的数字，如“  2   点至

  3  点”的导线)

Ⅲ.该同学描绘出小电珠的伏安特性曲线示意图如图乙所示，则小电珠的电阻值随工作电压的增大而____________。(填“不变”、“增大”或“减小”)

（1）某同学在探究规格为“6 V，3 W”的小电珠伏安特性曲线实验中：

①在小电珠接入电路前，使用多用电表直接测量小电珠的电阻，则应将选择开关旋至_______挡进行测量．(填选项前的字母)

A．直流电压10 V     B．直流电流5 mA       C．欧姆×100    D．欧姆×1

②该同学采用图甲所示的电路进行测量．图中R为滑动变阻器(阻值范围0～20 Ω，额定电流1.0 A)，L为待测小电珠，V为电压表(量程6 V，内阻20 kΩ)，A为电流表(量程0.6 A，内阻1 Ω)，E为电源(电动势8 V，内阻不计)，S为开关．

Ⅰ.在实验过程中，开关S闭合前，滑动变阻器的滑片P应置于最________端；(填“左”或“右”)

Ⅱ.在实验过程中，已知各元器件均无故障，但闭合开关S后，无论如何调节滑片P，电压表和电流表的示数总是调不到零，其原因是______点至________点的导线没有连接好；(图甲中的黑色小圆点表示接线点，并用数字标记，空格中请填写图甲中的数字，如“__2__点至__3__点”的导线)

Ⅲ.该同学描绘出小电珠的伏安特性曲线示意图如图乙所示，则小电珠的电阻值随工作电压的增大而____________．(填“不变”、“增大”或“减小”)

（2）如图为游标卡尺的模型图，请写出内测量爪和深度尺的作用

A：内测量爪

B：深度尺
