题目列表(包括答案和解析)
(8分)在“用双缝干涉测光的波长”实验中,将双缝干涉实验仪器按要求安装在光具座上(如图),并选用缝间距mm的双缝屏.从仪器注明的规格可知,像屏与双缝间的距离700mm.然后,接通电源使光源正常工作.

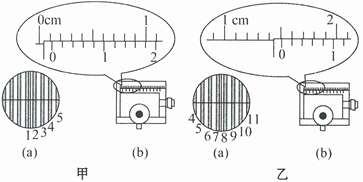

(1)已知测量头主尺的最小刻度是毫米,副尺上有50分度.某同学调整手轮后,从测量头的目镜看去,第一次映入眼帘的干涉条纹如图甲(a)所示,图中数字是该同学给各暗纹的编号。(1)此时图甲(b)中游标尺上的读数 mm;接着再转动手轮,映入眼帘的干涉条纹如图乙(a)所示,此时图乙中游标尺上的读数 mm.
(2)利用上述测量结果,经计算可得两个相邻明纹(或暗纹)间的距离 mm;这种色光的波长 nm。
(1)若多用电表的电阻档有三个倍率,分别是×1、×10、×100。用×10档测量某电阻Rx时,操作步骤正确,发现表头指针偏转角度过大,为了较准确地进行测量,应换到_____档。如果换档后立即用表笔连接待测电阻进行读数,那么缺少的步骤是_________ ,若补上该步骤后测量,表盘的示数如图甲,则该电阻的阻值是______Ω。
(2)现要用伏安法进一步测量上一小题中的待测电阻Rx,可供使用的器材如下:
A.电流表A1,量程0.6 A,内阻约0.6 Ω
B.电流表A2,量程100m A,内阻约10 Ω
C.电压表V1,量程15 V,内阻约15 kΩ
D.电压表V2,量程3 V,内阻约3 kΩ
E.滑动变阻器R1,全电阻5 Ω
F.滑动变阻器R2,全电阻200Ω
G.两节干电池,内阻很小
H.电键S、导线若干
要求测量结果尽量准确,实验操作方便。
①所选电流表为______(填“A1”或“A2”),所选电压表为_________(填“V1”或“V2”),所选滑动变阻器为______(填“R1”或“R2”)。
②在虚线框内画出测量电路的原理图,并根据所画原理图将图乙中实物连接成测量电路。
(8分)在“用双缝干涉测光的波长”实验中,将双缝干涉实验仪器按要求安装在光具座上(如图),并选用缝间距mm的双缝屏.从仪器注明的规格可知,像屏与双缝间的距离700mm.然后,接通电源使光源正常工作.
(1)已知测量头主尺的最小刻度是毫米,副尺上有50分度.某同学调整手轮后,从测量头的目镜看去,第一次映入眼帘的干涉条纹如图甲(a)所示,图中数字是该同学给各暗纹的编号。(1)此时图甲(b)中游标尺上的读数 mm;接着再转动手轮,映入眼帘的干涉条纹如图乙(a)所示,此时图乙中游标尺上的读数 mm.
(2)利用上述测量结果,经计算可得两个相邻明纹(或暗纹)间的距离 mm;这种色光的波长 nm。
用游标卡尺测得某样品的长度如图(甲)所示,其示数L= cm;用螺旋测微器测得该样品的外径如图(乙)所示,其示数D= mm。
用游标卡尺测得某样品的长度如图(甲)所示,其示数L= cm;用螺旋测微器测得该样品的外径如图(乙)所示,其示数D= mm。
