⒐⑴如图7.是研究物体做匀变速直线运动的实验得到的一条纸带(实验中打点计时器所接低压交流电源的频率为50 Hz).从O点后开始每5个计时点取一个记数点(即相邻两个计数点之间有4个计时点没有画出).依照打点的先后顺序依次编为0.1.2.3.4.5.6.测得s1=5.18 cm.s2=4.40 cm.s3=3.62 cm.s4=2.78cm.s5=2.00 cm.s6=1.22 cm.(有数值计算的保留两位有效数字) ①相邻两记数点间的时间间隔为 s, ②物体的加速度大小a= m/s2.方向 , ③打点计时器打记数点3时.物体的速度大小v3= m/s. ⑵某同学在实验室测定一节干电池的电动势和内阻.实验室中有如下器材: A.待测干电池 B.电流表A1(0~3 mA.内电阻r1=20 Ω) C.电流表A2(0~100 mA.内电阻r2=10 Ω) D.滑动变阻器甲 E.滑动变阻器乙 F.定值电阻R1=100 Ω G.定值电阻R2=500 Ω H.定值电阻R3=1.5 kΩ 以及导线和开关. 由于没有电压表.为此他设计了如图8所示的电路.完成了实验要求的测量. ①为了方便并能较准确测量.电路图中的电流表A应选 .滑动变阻器应选 .定值电阻应选 . ②若某次测量中电流表B的示数为I1.电流表A的示数为I2,改变滑动变阻器滑片的位置后.电流表B的示数为I1/.电流表A的示数为I2/.则可知此电池的内电阻 r= .电动势E= .(用给出和测得的物理量表示) 查看更多



题目列表(包括答案和解析)

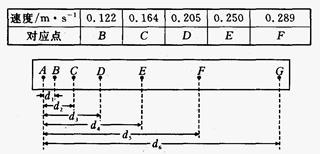

在做“研究匀变速直线运动”的实验时,某同学得到一条用打点计时器打下的纸带如图甲所示,并在其上取了A、B、C、D、E、F、G等7个计数点,每相邻两个计数点间还有4个点,图中没有画出,打点计时器接周期为T=0.02s的交流电源.他经过测量并计算得到打点计时器在打B、C、D、E、F各点时物体的瞬时速度如下表:
对应点 速度(m/s)
B 0.122
C 0.164
D 0.205
E 0.250
F 0.289
(1)计算vF的公式为vF=
d6-d4
10T
d6-d4
10T

(2)根据(1)中得到的数据,以A点对应的时刻为t=0,试在图乙中所给的坐标系中,作出v-t图象,并求物体的加速度a=
0.425
0.425
m/s2
(3)如果当时电网中交变电流的频率是f=51Hz,而做实验的同学并不知道,那么加速度的测量值与实际值相比
偏小
偏小
(选填:偏大、偏小或不变).

查看答案和解析>>

在做“研究匀变速直线运动”的实验时,某同学得到一条用打点计时器打出的纸带。并在其上取了O、ABCDEF 7个计数点(每相邻两个计数点间还有4个打点计时器打下的点。本图中没有画出)打点计时器用的是220V、50Hz的交流电源。

1.实验时,在正确安装好装置后,把小车放到靠近打点计时器的位置,再先                                 ,使小车运动,而后得到反映小车运动的纸带。

2.利用纸带的数据可计算得出该物体的加速度a        m/s2;(计算结果保留三位有效数字)

3.如果当时电网中交变电流的频率是f=49Hz,而做实验的同学并不知道,由此引起的系统误差将使加速度的测量值比实际值偏       。(填“大”或“小”).



查看答案和解析>>

在做“研究匀变速直线运动”的实验时,某同学得到一条用打点计时器打出的纸带。并在其上取了O、ABCDEF 7个计数点(每相邻两个计数点间还有4个打点计时器打下的点。本图中没有画出)打点计时器用的是220V、50Hz的交流电源。

【小题1】实验时,在正确安装好装置后,把小车放到靠近打点计时器的位置,再先                                 ,使小车运动,而后得到反映小车运动的纸带。
【小题2】利用纸带的数据可计算得出该物体的加速度a       m/s2;(计算结果保留三位有效数字)
【小题3】如果当时电网中交变电流的频率是f=49Hz,而做实验的同学并不知道,由此引起的系统误差将使加速度的测量值比实际值偏      。(填“大”或“小”).

查看答案和解析>>

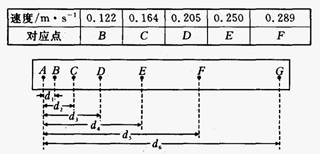

在做“研究匀变速直线运动”的实验时,某同学得到一条用打点计时器打下的纸带如图所示,并在其上取A、 B、 C、 D、 E、F、G等7个计数点,每相邻两个计数点间还有4个点,图中没有画出,打点计时器接周期为T="0.02" s的交流电源.他经过测量并计算得到打点计时器在打B、 C、 D、 E、F各点时物体的瞬时速度如下表:

(1)计算的公式为=
(2)根据(1)中得到的数据,以A点对应的时刻为t=0,则物体的加速度a=    m/s2 ;
(3)如果当时电网中交变电流的频率是f="51" Hz,而做实验的同学并不知道,那么加速度的测量值与实际值相比   (选填:偏大、偏小或不变).

查看答案和解析>>

在做“研究匀变速直线运动”的实验时,某同学得到一条用打点计时器打下的纸带如图所示,并在其上取A、 B、 C、 D、 E、F、G等7个计数点,每相邻两个计数点间还有4个点,图中没有画出,打点计时器接周期为T=0.02 s的交流电源.他经过测量并计算得到打点计时器在打B、 C、 D、 E、F各点时物体的瞬时速度如下表:

(1)计算的公式为=

(2)根据(1)中得到的数据,以A点对应的时刻为t=0,则物体的加速度a=     m/s2 ;

(3)如果当时电网中交变电流的频率是f=51 Hz,而做实验的同学并不知道,那么加速度的测量值与实际值相比    (选填:偏大、偏小或不变).



查看答案和解析>>
