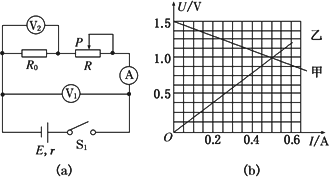

(11分) 两位同学在实验室中利用如图(a)所示的电路测定定值电阻R0、电源的电动势E和内电阻r,调节滑动变阻器的滑动触头P向某一方向移动时,一个同学记录的是电流表A和电压表V1的测量数据,另一同学记录的是电流表A和电压表V2的测量数据.并根据数据描绘了如图(b)所示的两条U-I图线.回答下列问题:
(1)根据甲、乙两同学描绘的图线,可知 ( )
A.甲同学是根据电压表V1和电流表A的数据
B.甲同学是根据电压表V2和电流表A的数据
C.乙同学是根据电压表V1和电流表A的数据
D.乙同学是根据电压表V2和电流表A的数据
(2)图象中两直线的交点表示的物理意义是 ( )
A.滑动变阻器的滑动触头P滑到了最右端 B.电源的输出功率最大
C.定值电阻R0上消耗的功率为0.5 W D.电源的效率达到最大值
(3)根据图(b),可以求出定值电阻R0= Ω,电源电动势E= V,内电阻r= Ω.(保留两位有效数字)
(4)该电路中电流表的读数能否达到0.6 A,试说明理由.
两位同学在实验室中利用如图a所示的电路测定值电阻Ro、电源的电动势E和内电阻r,调节滑动变阻器的滑动触头P向某一方向移动时,一个同学记录的是电流表A和电压表V1的测量数据,另一位同学记录的是电流表A和电压表V2的测量数据,并根据数据描绘了如图b所示的两条U-I图线
(1)请根据图a用笔划线代替导线将图c中的器材连接起来。
(2)根据图b,可以求出定值电阻Ro=____ ,电源电动势E=____ V,内电阻r= 。
(3)若考虑电表内阻的影响,实验中Ro的测量值____ 真实值,电源电动势的测量值____ 真实值(填“大于”、“小于”或“等于”)
|
