44.有一个阻值看不清的电阻器Rx.要测出它的电阻值. ⑴小明按图甲的电路图连接好电路.检查无误后闭合开关S.观察到电压表和电流表的示数如图乙所示.则通过电阻器Rx的电流为 A.Rx的电阻为 Ω. ⑵实验中.为了减小误差.小明还需进行的操作是 . ⑶图丙是小虎做这个实验连接的实物图.请你指出其中的三个错误或不妥之处. 44题图乙 查看更多



题目列表(包括答案和解析)

有一个阻值看不清的电阻器Rx,要测出它的电阻值.
(1)小明按图甲的电路图连接好电路,检查无误后闭合开关S,观察到电压表的示数为1.6V,电流表的示数如图乙所示,则通过电阻器Rx的电流为
0.32
0.32
A,Rx的电阻为
5
5
Ω.

(2)实验中,为了减小误差,小明还需进行的操作是:
移动滑片,至少再测出两组电流和电压的值
移动滑片,至少再测出两组电流和电压的值

(3)图丙是小虎做这个实验连接的实物图,请你指出其中的三个错误或不妥之处.
电压表的量程选择偏大
电压表的量程选择偏大

把滑动变阻器的电阻线两端接入电路,无法改变接入电路的电阻
把滑动变阻器的电阻线两端接入电路,无法改变接入电路的电阻

电流表的正负接线柱接反
电流表的正负接线柱接反

查看答案和解析>>

有一个阻值看不清的电阻器Rx,要测出它的电阻值.小明按图1的电路图连接好电路,检查无误后闭合开关S,观察到电压表的示数为1.6V,电流表的示数如图2所示,则通过电阻器Rx的电流为
0.32
0.32
A,Rx的阻值为
5
5
Ω.

查看答案和解析>>

有一个阻值看不清的电阻器Rx,要测出它的电阻值.

(1)小明按图(a)的电路图连接好电路,检查无误后闭合开关S,观察到电压表的示数为1.6V,电流表的示数如图(b)所示,则通过电阻器Rx的电流为
0.32
0.32
A,Rx的电阻为
5
5
Ω.
(2)实验中,为了减小误差,小明还需进行的操作是:
移动滑片,至少再测出两组电流和电压的值
移动滑片,至少再测出两组电流和电压的值

(3)图(c)是小虎做这个实验连接的实物图,请你指出其中的三个错误或不妥之处.
电压表的量程选择偏大
电压表的量程选择偏大
;②
把滑动变阻器的电阻线两端接入电路,无法改变接入电路的电阻
把滑动变阻器的电阻线两端接入电路,无法改变接入电路的电阻
;③
电流表的正负接线柱接反
电流表的正负接线柱接反

(4)小明将错误改正以后,闭合开关后移动滑动变阻器,电流表始终无示数,电压表有示数且不变.请你判断电路故障是:
灯泡处断路
灯泡处断路

查看答案和解析>>

有一个阻值看不清的电阻器Rx,要测出它的电阻值。

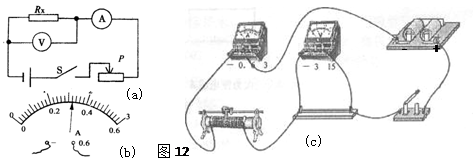

 (1)小明按图12(a)的电路图连接好电路,检查无误后闭合开关S,观察到电压表的示数为1.6V,电流表的示数如图12(b)所示,则通过电阻器Rx的电流为__ __A,Rx的电阻为____ Ω.















 (2)实验中,为了减小误差,小明还需进行的操作是:_____________________________。

(3)图12(c)是小虎做这个实验连接的实物图,请你指出其中的三个错误或不妥之处。

 ①                   ;②





查看答案和解析>>

有一个阻值看不清的电阻器Rx,要测出它的电阻值。

(1)小明按图12(a)的电路图连接好电路,检查无误后闭合开关S,观察到电压表的示数为1.6V,电流表的示数如图12(b)所示,则通过电阻器Rx的电流为__ __A,Rx的电阻为____ Ω.
(2)实验中,为了减小误差,小明还需进行的操作是:_____________________________。
(3)图12(c)是小虎做这个实验连接的实物图,请你指出其中的三个错误或不妥之处。
 ①                  ;②


查看答案和解析>>
