    3． 测量电压的仪表是 .符号是 .使用时必须将它 联在被测电路的 ,电流必须从 接线柱进入电压表.从 接线柱流出电压表,所测电压值不能超过电压表的 . 【查看更多】



    题目列表(包括答案和解析)

    在“测定金属的电阻率”实验中，所用测量仪器均已校准，待侧金属丝接入电路部分的长度约为50cm。
    （1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应
    为       mm（该值接近多次测量的平均值）

    （2）用伏安法测金属丝的电阻Rx。实验所用器材为：电池阻（电动势3V，内阻约1Ω）、电流表（内阻约0.1Ω）、电压表（内阻约3kΩ）、滑动变阻器R（0～20Ω，额定电流2A）、开关、导线若干。
    某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：

    次数
    		1
    		2
    		3
    		4
    		5
    		6
    		7
    U/V
    		0.10
    		0.30
    		0.70
    		1.00
    		1.50
    		1.70
    		2.30
    I/A
    		0.020
    		0.060
    		0.160
    		0.220
    		0.340
    		0.460
    		0.520
    由以上实验数据可知，他们测量Rx是采用图2中的      图（选填“甲”或“乙”）。

    （3）图3是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端，请根据（2）所选的电路图，补充完成图3中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏。

    （4）这个小组的同学在坐标纸上建立U、I坐标系，如图4所示，图中已标出了与测量数据对应的4个坐标点。请在图4中标出第2、4、6次测量数据的坐标点，并描绘出U-I图线，由图线得到金属丝的阻值 Rx=       Ω（保留两位有效数字）。

    （5）根据以上数据可以估算出金属丝的电阻率约为        （填选项前的符号）。
    A．1×Ω·m             B．1×Ω·m
    C．1×Ω·m             D．1×Ω·m
    （6）任何实验测量都存在误差。本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是       （有多个正确选项）。
    A．用螺旋测微器测量金属直径时，由于读数引起的误差属于系统误差
    B．由于电流表和电压表内阻引起的误差属于偶然误差
    C．若将电流表和电压表的内阻计算在内，可以消除由于测量仪表引起的系统误差
    D．用U—I图像处理数据求金属电阻可以减小偶然误差

    查看答案和解析>>

    （12分）在“测定金属的电阻率”实验中，所用测量仪器均已校准，待测金属丝接入电路部分的长度约为50cm。

    （1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为___________mm（该值接近多次测量的平均值）；

    （2）用伏安法测金属丝的电阻Rx．实验所用器材为：电池组(电动势为3V，内阻约1Ω)、电流表(内阻约0.1Ω)、电压表(内阻约3kΩ)、滑动变阻器R(0~20Ω，额定电流2A)、开关、导线若干． 某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：

    次数

    1

    2

    3

    4

    5

    6

    7

    U/V

    0

    0.10

    0.30

    0.70

    1.00

    1.50

    1.70

    I/A

    0

    0.020

    0.060

    0.160

    0.220

    0.340

    0.460

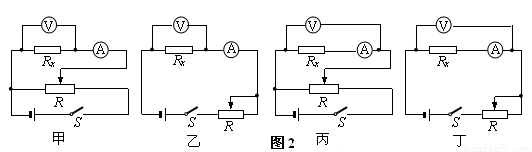

    由以上数据可知，他们测量Rx是采用图2中的_________图；

    （3）图3是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端．请根据图(2)所选的电路图，补充完成图3中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏；

    （4）这个小组的同学在坐标纸上建立U、I坐标系，如图4所示，请根据实验记录数据描绘出U─I图线，由图线得到金属丝的阻值Rx=___________(保留两位有效数字)；

    （5）根据以上数据可以估算出金属丝的电阻率约为___________(填选项前的符号)。

    A．1×10-2m        B．1×10-3m        C．1×10-6m        D．1×10-8m



    查看答案和解析>>

    （12分）在“测定金属的电阻率”实验中，所用测量仪器均已校准，待测金属丝接入电路部分的长度约为50cm。
    （1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为___________mm（该值接近多次测量的平均值）；

    （2）用伏安法测金属丝的电阻Rx．实验所用器材为：电池组(电动势为3V，内阻约1Ω)、电流表(内阻约0.1Ω)、电压表(内阻约3kΩ)、滑动变阻器R(0~20Ω，额定电流2A)、开关、导线若干． 某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：

    次数
    		1
    		2
    		3
    		4
    		5
    		6
    		7
    U/V
    		0
    		0.10
    		0.30
    		0.70
    		1.00
    		1.50
    		1.70
    I/A
    		0
    		0.020
    		0.060
    		0.160
    		0.220
    		0.340
    		0.460
    由以上数据可知，他们测量Rx是采用图2中的_________图；

    （3）图3是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端．请根据图(2)所选的电路图，补充完成图3中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏；

    （4）这个小组的同学在坐标纸上建立U、I坐标系，如图4所示，请根据实验记录数据描绘出U─I图线，由图线得到金属丝的阻值Rx=___________(保留两位有效数字)；
    （5）根据以上数据可以估算出金属丝的电阻率约为___________(填选项前的符号)。
    A．1×10-2m        B．1×10-3m        C．1×10-6m        D．1×10-8m

    查看答案和解析>>

    图是用来测量未知电阻的实验电路的实物连线示意图，图中是待测电阻，阻值约为几千欧；E是电池组，电动势6 V，内阻不计；V是电压表，量程0～3V，内阻r=3 000；R是电阻箱，阻值范围～9 999；是滑动变阻器，S1和S2是单刀单掷开关。
       主要的实验步骤如下：
       ①连好电路后，合上开关S1和S2，调节滑动变阻器的滑片，使得电压表的示数为3.0 V。
       ②合上开关S1，断开开关S2，保持滑动变阻器的滑片位置不变，调节电阻箱的阻值，使得电压表的示数为1.5 V。
       ③读出电阻箱的阻值，并计算求得未知电阻的大小。
       ④实验后整理仪器。
       (1)根据实物连线示意图，在虚线框内画出实验的电路图，图中标注元件的符号应与实
    物连线图相符．
    (2)可供选择的滑动变阻器有：    。
    滑动变阻器A：最大阻值100，额定电流0.5 A
    滑动变阻器B：最大阻值20，额定电流1.5 A
    为了使实验测量值尽可能地准确，实验应选用的滑动变阻器是_____________。
    (3)电阻箱的旋钮位置如图所示，它的阻值为________________。
    (4)未知电阻=______________________。(2位有效数字)    ‘
    (5)测量值与真实值比较，测量值比真实值____________。(填“偏大”、“相等”或“偏小”)


    查看答案和解析>>

    在“测定金属的电阻率”实验中，所用测量仪器均已校准，待侧金属丝接入电路部分的长度约为50cm。
    （1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应
    为       mm（该值接近多次测量的平均值）

    （2）用伏安法测金属丝的电阻Rx。实验所用器材为：电池阻（电动势3V，内阻约1Ω）、电流表（内阻约0.1Ω）、电压表（内阻约3kΩ）、滑动变阻器R（0～20Ω，额定电流2A）、开关、导线若干。
    某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：
    次数
    		1
    		2
    		3
    		4
    		5
    		6
    		7
    U/V
    		0.10
    		0.30
    		0.70
    		1.00
    		1.50
    		1.70
    		2.30
    I/A
    		0.020
    		0.060
    		0.160
    		0.220
    		0.340
    		0.460
    		0.520
    由以上实验数据可知，他们测量Rx是采用图2中的      图（选填“甲”或“乙”）。

    （3）图3是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端，请根据（2）所选的电路图，补充完成图3中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏。

    （4）这个小组的同学在坐标纸上建立U、I坐标系，如图4所示，图中已标出了与测量数据对应的4个坐标点。请在图4中标出第2、4、6次测量数据的坐标点，并描绘出U-I图线，由图线得到金属丝的阻值 Rx=       Ω（保留两位有效数字）。

    （5）根据以上数据可以估算出金属丝的电阻率约为        （填选项前的符号）。
    A．1×Ω·m             B．1×Ω·m
    C．1×Ω·m             D．1×Ω·m
    （6）任何实验测量都存在误差。本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是       （有多个正确选项）。
    A．用螺旋测微器测量金属直径时，由于读数引起的误差属于系统误差
    B．由于电流表和电压表内阻引起的误差属于偶然误差
    C．若将电流表和电压表的内阻计算在内，可以消除由于测量仪表引起的系统误差
    D．用U—I图像处理数据求金属电阻可以减小偶然误差

    查看答案和解析>>
