在“测定小灯泡功率”的实验中，待测小灯泡标有“3.8V”的字样．

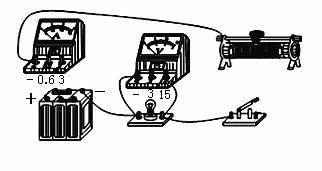

（1）将图12中的滑动变阻器接入电路．要求变阻器的滑片向右移时灯泡变亮．

（2）甲、乙、丙三位同学分组实验中，闭合开关前，他们的电表指针均指在零刻度处，当闭合开关试触时，发现甲乙二同学的电流表指针摆动后分别停在如图13中甲、乙所示的位置，丙同学的电压表指针摆动后停在如图丙所示的位置．请分析他们在电流表或电压表的使用上分别存在什么问题，并写在下面的横线上．图12

①甲同学的问题：                                               ；

②乙同学的问题：                                               ；

③丙同学的问题：                                               ．

图13                            图14

（4）闭合开关后，欲测小灯泡的额定功率，若发现电压表的示数是2.5V，则应调节滑动变阻器，使其接入电路的电阻变      （填“大”或“小”）．当小灯泡正常发光时，电流表示数如图14所示，通过小灯泡的电流为         A，灯泡的额定功率为       W．

在“测定小灯泡功率”的实验中，待测小灯泡标有“3.8V”的字样．

（1）将图12中的滑动变阻器接入电路．要求变阻器的滑片向右移时灯泡变亮．

（2）甲、乙、丙三位同学分组实验中，闭合开关前，他们的电表指针均指在零刻度处，当闭合开关试触时，发现甲乙二同学的电流表指针摆动后分别停在如图13中甲、乙所示的位置，丙同学的电压表指针摆动后停在如图丙所示的位置．请分析他们在电流表或电压表的使用上分别存在什么问题，并写在下面的横线上．

①甲同学的问题：　　　　　　　　　　　　　　　　　　　　　　　 ；

②乙同学的问题：　　　　　　　　　　　　　　　　　　　　　　　 ；

③丙同学的问题：　　　　　　　　　　　　　　　　　　　　　　　 ．

（3）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是 　　　　　　　　　　　　　　　　　　　　（写出一种即可）

（4）闭合开关后，欲测小灯泡的额定功率，若发现电压表的示数是2.5V，则应调节滑动变阻器，使其接入电路的电阻变　　 （填“大”或“小”）．当小灯泡正常发光时，电流表示数如图14所示，通过小灯泡的电流为　　　 A，灯泡的额定功率为　　 W．

图13　　　　　　　　　　　　　 图14

在“测定小灯泡功率”的实验中，待测小灯泡标有“2.5V”的字样．

（1）用笔画线代替导线将图中的电路连接完整．要求变阻器的滑片向右移时灯泡变亮．在连接电路前，开关要______．
（2）实验中，闭合开关前，电表指针均指在零刻度处，当闭合开关试触时，发现电流表、电压表指针摆动后分别停在如图甲、乙所示的位置，则①甲存在的问题：______；②乙存在的问题：______；
（3）一同学在实验中连接好电路，闭合开关，发现小灯泡不亮，电压表、电流表有示数，接下来他首先进行的操作______．
（4）另一同学闭合开关后，欲测小灯泡的额定功率，若发现电压表的示数是2.2V，则应调节滑动变阻器，使其接入电路的电阻变______（填“大”或“小”）．当小灯泡正常发光时，电流表示数如图丙所示，通过小灯泡的电流为______A，灯泡的额定功率为______W．

在“测定小灯泡电阻”的实验中，提供如下实验器材：
A．待测小灯泡（2.5V  0.7W）             B．电源（电压恒为3V）
C．电流表（量程0—0.6A或0—3A）        D．电压表（量程0—3V或0—15V）
E．滑动变阻器（20Ω 1A）                    F．开关、导线
（1）小明同学连接线路闭合开关后，将变阻器滑片向右滑动时灯泡变暗，而电压表的示数增大．请你用笔画线代替导线，把图甲中的实物电路按小明的连接方式连接完整．
（2）电路连接好后，当电压表的示数为       V时，小灯泡将正常发光．
（3）小灯泡正常发光时，电流表和电压表均有示数．突然，电路发生故障，小灯泡熄灭，而电流表和电压表的示数均变大，则故障的原因是       ．
（4）利用上述实验器材，不能完成下述实验中的      ．
A．测量小灯泡的额定功率                B．探究电流与电压的关系
C．探究小灯泡的亮度与消耗功率的关系 D．探究串联电路电压的特点
（5）小华同学想利用上述器材测量一未知电阻R（定值）的阻值，但实验过程中不慎将电流表损坏，在不另外添加器材的情况下：
①为了测出R的阻值，请你在图乙的虚线框中画出你所设计的实验电路图．

②闭合开关后，测得你所设计的电路图中电压表的示数为U，则R=        （用字母U表示）．
