接“3 档.因为接“3 时.电路中电阻最大.根据P=.知该档功率最小.温度最低 (2)接“1 时.功率为2.2KW.R1==22 接“2 时.功率为1KW.R1+R2==48.4.R2=26.4 (3)若选DJW40N和DJW50N两型号 若选DJW40N和DJW60N两型号.则 若选DJW50N和DJW60N两型号.则 查看更多



题目列表(包括答案和解析)

某同学做“测定干电池的电动势和内电阻”的实验,连接好的电路如下图所示。
(1)实验中,他发现,接通电键后,电压表的示数不为零、电流表的示数为零;改变变阻器滑片的位置,电压表的示数不变、电流表的示数仍为零。为了找出上述故障的原因,该同学用多用电表的电压档检查电路:把两表笔分别接b、c,分别接b、d和分别接b、e时,多用电表示数均为零:把两表笔分别接e、f和分别接d、f时,多用电表示数均与电压表示数相同。检查各接线柱处的连接均接触良好。由此推断故障原因应是

(2)故障排除后,测出路端电压U和总电流I的多组数据,见下表,试根据这些数据画出U—I图象,并求出该电池的电动势E = V、内阻r =

(3)该同学连接的电路有一处不规范,请指出并加以改正:。

查看答案和解析>>

某同学做“测定干电池的电动势和内电阻”的实验,连接好的电路如下图所示。
(1)实验中,他发现,接通电键后,电压表的示数不为零、电流表的示数为零;改变变阻器滑片的位置,电压表的示数不变、电流表的示数仍为零。为了找出上述故障的原因,该同学用多用电表的电压档检查电路:把两表笔分别接b、c,分别接b、d和分别接b、e时,多用电表示数均为零:把两表笔分别接e、f和分别接d、f时,多用电表示数均与电压表示数相同。检查各接线柱处的连接均接触良好。由此推断故障原因应是

(2)故障排除后,测出路端电压U和总电流I的多组数据,见下表,试根据这些数据画出U—I图象,并求出该电池的电动势E = V、内阻r =

(3)该同学连接的电路有一处不规范,请指出并加以改正:。

查看答案和解析>>

(12分)某同学在用电流表和电压表测电池的电动势和内阻的实验中,串联了一只2.5Ω的保护 电阻R0,实验电路如图1所示,

(1)连好电路后,当该同学闭合电键,发现电流表示数为0,电压表示数不为0。检查各接线柱均未接错,接触良好且未发生短路;他用多用电表的电压档检查电路,把两表笔分别接a、b,b、c,d、e时,示数均为0,把两表笔接c、d时,示数与电压表示数相同,由此可推断故障是

(2)按电路原理图1及用多用电表的电压档检查电路,把两表笔分别接c、d时的实物电路图2以画线代导线连接起来。

(3)排除故障后,该同学顺利完成实验,测定下列数据根据数据在下面坐标图中画出U—I图,由图知:电池的电动势为        ,内阻为

(4)考虑电表本身电阻对测量结果的影响,造成本实验的系统误差的原因是:



(5)实验所得的电池的电动势和内阻的测量值与真实值比较,E          E,r      r(填“<”、“=”或“>”)。

图1



图2

查看答案和解析>>

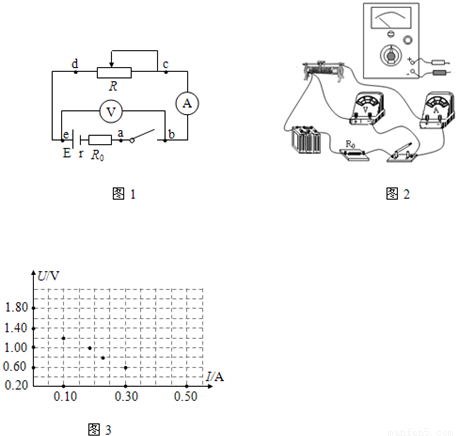

某同学在用电流表和电压表测电池的电动势和内阻的实验中,串联了一只2.5Ω的保护电阻R,实验电路如图1所示,

(1)连好电路后,当该同学闭合电键,发现电流表示数为0,电压表示数不为0.检查各接线柱均未接错,接触良好且未发生短路;他用多用电表的电压档检查电路,把两表笔分别接a、b,b、c,d、e时,示数均为0,把两表笔接c、d时,示数与电压表示数相同,由此可推断故障是______.
(2)按电路原理图1及用多用电表的电压档检查电路,把两表笔分别接c、d时的实物电路图2以画线代导线连接起来.(3)排除故障后,该同学顺利完成实验,测定下列数据根据数据在下面坐标图3中画出U-I图,由图知:电池的电动势为______,内阻为______.
(4)考虑电表本身电阻对测量结果的影响,造成本实验的系统误差的原因是:
______
(5)实验所得的电池的电动势和内阻的测量值与真实值比较,E______E,r______r(填“<”、“=”或“>”).
I/A0.100.170.230.30
U/V1.201.000.800.60

查看答案和解析>>
