18．(10分)小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象，用实验得到如下数据(I和U分别表示小灯泡上的电流和电压)：

　 (1)在左下框中画出实验电路图. 可用的器材有：电压表、电流表、滑线变阻器(变化范围0-10Ω)、电源、小灯泡、电键、导线若干.

　 (2)在右图中画出小煤泡的U-I曲线.

(3)如果第15题实验中测得电池的电动势是1.5V，内阻是2.0Ω.问：将本题中的灯泡接在该电池两端，小灯泡的实际功率是多少？(简要写出求解过程；若需作图，可直接画在第(2)小题的方格图中)

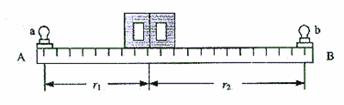

16．(5分)下图为一测量灯泡发光强度的装置.AB是一个有刻度的底座，两端可装两个灯泡，中间带一标记线的光度计可在底座上移动，通过观察可以确定两边灯泡在光度计上的照度是否相同，已知照度与灯泡的发光强度成正比、与光度计到灯泡的距离的平方成反比.现有一个发光强度为I₀的灯泡a和一个待测灯泡b.分别置于底座两端(如图).

(1)怎样测定待测灯泡的发光强度I_x？

　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　.

(2)简单叙述一个可以减小实验误差的方法。

　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　.

　 17．(6分)一根长为约30cm、管内载面积为S=5.0×10^－6m2的玻璃管下端有一个球形小容器，管内有一段长约1cm的水银柱.现在需要用比较准确的方法测定球形小容器的容积V.可用的器材有：刻度尺(量程500mm)、温度计(测量范围0-100℃)、玻璃容器(高约30cm，直径约10cm)、足够多的沸水和冷水.

(1)简要写出实验步骤及需要测量的物理量；

(2)说明如何根据所测得的物理量得出实验结果.

15．(4分)在测定一节干电池(电动势约为1.5V，内阻约为2Ω)的电动势和内阻的实验中，变阻器和电压表各有两个供选：A电压表量程为15V，B电压表量程为3V，A变阻器为(20Ω，3A)，B变阻器为(500Ω，0.2A)

　　　 电压表应该选　　　　　 (填A或B)，这是因为　　　　　　　　　　　　　 　　.

　　　 变阻器应该选　　　　　 (填A或B)，这是因为　　　　　　　　　　　　　　 .

14．(5分)用打点计时器研究物体的自由落体运动，得到如图一段纸带，测得AB=7.65cm，

　 BC=9.17cm. 已知交流电频率是50Hz，则打B点时物体的瞬时速度为　　　　　 m/s.

　 　　　 如果实验测出的重力加速度值比公认值偏小，可能的原因是　　　　　　　　　　 .

13．A、B两波相向而行，在某时刻的波形与位置如图所示.已知波的传播速度为v，图中标尺每格长度为l，在图中画出又经过t=7l/v时的波形.

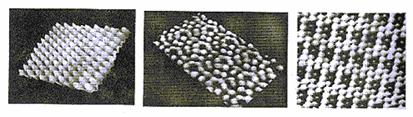

11．利用扫描隧道显微镜(STM)可以得到物质表面原子排列的图象，从而可以研究物质的构成规律，下面的照片是一些晶体材料表面的STM图象，通过观察、比较，可以看到这些材料都是由原子在空间排列而构成的，具有一定的结构特征，则构成这些材料的原子在物质表面排列的共同特点是

(1)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

(2)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；…….

　 12．两个额定电压为220V的白炽灯L₁和L₂的

U-I特性曲线如图所示.L₂的额定功率约为

　　 　　　　　　W；现将L₁和L₂串联后接在

220V的电源上，电源内阻忽略不计.此时L₂

　 的实际功率约为　　　　 W.

　　　 位置，不要求写了演算过程。

　 9．在光电效应实验中，如果实验仪器及线路完好，当光照射到光电管上时，灵敏电流计中没有电流通过，可能的原因是：　　　　　　　　　　　　　　　　　　　　　　 .

10．在光滑水平面上的O点系一长为I的绝缘细

　　　 线，线的另一端系一质量为m、带电量为q的

　　　 小球.当沿细线方向加上场强为E的匀强电场后，

　　　 小球处于平衡状态.现给小球一垂直于细线的初

　　　 速度v₀，使小球在水平面上开始运动.若v₀很小，

　　　 则小球第一次回到平衡位置所需时间为　　　　　　 .

8．滑块以速率v₁靠惯性沿固定斜面由底端向上运动，当它回到出发点时速率为v₂，且v₂< v₁，

　 若滑块向上运动的位移中点为A，取斜面底端重力势能为零，则　　　　　　　　　　　　 (　　 )

　　　 A．上升时机械能减小，下降时机械增大。

　　　 B．上升时机械能减小，下降时机械能也减小。

　　　 C．上升过程中动能和势能相等的位置在A点上方。

　　　 D．上升过程中动能和势能相等的位置在A点下方。

7．光滑水平面上有一边长为l的正方形区域处在场强为E的匀强电场中，电场方向与正方形一边平行。一质量为m、带电量为q的小球由某一边的中点，以垂直于该边的水平初速v₀进入该正方形区域。当小球再次运动到该正方形区域的边缘时，具有的动能可能为

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．0　　　　　　　　　　　　　　　　　　　　　　　　　　　 B．

　　　 C．　　　　　　　　　　　　　　　　　　　　　　　 D．

5．物体B放在物体A上，A、B的上下表面均与斜面平行(如图)，当两者以相同的初速度

　 　　　 靠惯性沿光滑固定斜面C向上做匀减速运动时，(　　 )

　　　 A．A受到B的摩擦力沿斜面方向向上。

　　　 B．A受到B的摩擦力沿斜面方向向下。

　　　 C．A、B之间的摩擦力为零。

　　　 D．A、B之间是否存在摩擦力取决于A、B表面的性质。

　 6．某静电场沿x方向的电势分布如图所示，则(　　 )

　　　 A．在0-x₁之间不存在沿x方向的电场。

　　　 B．在0-x₁之间存在着沿x方向的匀强电场。

　　　 C．在x₁-x₂之间存在着沿x方向的匀强电场。

　　　 D．在x₁-x₂之间存在着沿x方向的非匀强电场。
