17.如图所示，M、N为平行金属板，分别带电+Q和-Q，带电小球(电量为+q，质量为m)用绝缘丝线悬挂在两金属板之间，平衡时丝线与M板夹角为θ，将丝线突然剪断，带电小球在两板间(未与板接触之前)的运动将是：(　　 )

A.自由落体运动　　　　 B.匀加速直线运动

　 　C.平抛运动　　　　 　　D.匀速直线运动

16．如图所示，平行板电容器的电容为C，带电荷量为Q，板间距离为d，今在两板的中点处放一电荷q，则它所受电场力的大小为

　 A．　　　　　　　 B．　　

C．　　　　　　　　 D．

15．一平行板电容器始终与电源相连，下面说法正确的是

A．当电容器两极板间距离减小时，电源释放化学能。

B．当电容器两极板间距离增大时，电容器带电量增加。

C．当电容器两极板间距离增大时，两板间电场强度增大。

D．当电容器两极板间距离增大时，电容器充电。

14．如图所示，让平行板电容器带电后，静电计的指针偏转一定角度,若不改变两极板带的电量而减小两极板间的距离，同时在两极板间插入电介质，那么静电计指针的偏转角度(　 　　　)

A．一定减小　　　　 B．一定增大　　　　 C．一定不变　　　　 D．可能不变

13．两块平行金属板M、N水平放置．带电情况如图所示，其内部空间有两个悬浮着的小带电液滴A和B，采用以下哪些办法可使液滴向上做加速运动 (　 　　)　

　 　A．使两板靠近-些　 　　　

B．使两板左、右错开一些

　 　C．用导线将两板连接一下　　

D．使A和B粘合在一起

12．对于给定的电容器，描述其电容C、电量Q、电压U之间相应关系的图应是图中的

11．对电容C=，以下说法正确的是(　 　　　　)

　A．电容器充电量越大，电容增加越大　　 　

B．电容器的电容跟它两极所加电压成反比

　C．电容器的电容越大，所带电量就越多

　D．对于确定的电容器，它所充的电量跟它两极板间所加电压的比值保持不变

10．如图所示是点电荷周围电场的电场线和等势面的分布图，实线为电场线，虚线为等势面，那么能正确反映电场线与等势面关系的　　　　　　　　 (　　 )

A　　　　　 B　　　　　　　 C　　　　　　 D

9．如图3所示，P、Q是两个电量相等的正电荷，它们的连线的中点是O，A、B是中垂线上的两点，OA＜OB，用、、、分别表示A、B两点的场强和电势，则

　 A．一定大于，一定大于

B．不一定大于，一定大于

C．一定大于，不一定大于

D．不一定大于，不一定大于　　　　　　　　　　　图3

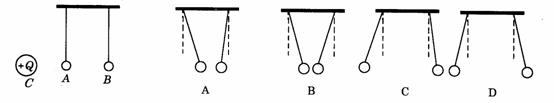

8．如图2所示，A、B为两个用绝缘细线悬挂起来的质量相同的带电介质小球，左边放一个带正电的球C时，两悬线都保持竖直方向(两线长度相同)．若把C球移走，两球没有发生接触，那么右面四个图中，哪个图可以正确表示A、B两球的位置(　　 　)

图2
