22．(18分)

(1)(6分)在所做的中学物理学生实验中，下列说法正确的是(　　 )

A．单摆法测重力加速度实验中，应从摆球摆到最高位置开始计时，并数零

B．验证机械能守恒定律实验中，必须用天平测量重锤质量

C．验证碰撞中的动量守恒实验中，必须使入射小球质量大于被碰小球质量

D．欧姆表测电阻时，若指针指向表盘“”附近，为减小测量误差，应换倍率

更大的档测量

(2)(12分)某实验室提供的器材如下：

A．一节干电池E(电动势1.5V，内阻约0.5)

B．一块电压表V(量程0~1V，内阻约)

C．一块电流表(量程，内阻在之间)

D．一个定值电阻(，允许的最大电流为)

E．一个滑动变阻器R(最大电阻，允许的最大电流为1A)

F．一个单刀单掷开关S，导线若干

为测量电流表的内阻，某同学根据提供的器材设计了一种利用伏安法进行测量的较为合理的电路，并在实验中正确操作，测出了多组数据，作出了电压表的示数U和电流表的示数I的关系图线(见图甲)。

①请你根据提供的器材和该同学的测量数据在图乙的虚线框中画出该同学设计的实验电路图(需标注各元件的符号)；

②该同学测出的的内阻　　　　 。

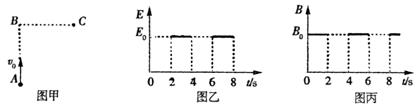

21．如图甲所示，空间中存在一个变化的电场和一个变化的磁场，电场的方向水平向右(图

甲中由B到C)，电场强度的大小随时间变化情况如图乙所示；磁感应强度方向垂直于纸面，

磁感应强度的大小随时间变化情况如图丙所示，在t=1 s时，从A点沿AB方向(垂直于BC)

以初速度v₀射出第一个粒子，并在此之后，每隔2 s有一个相同的粒子沿AB方向均以初速

度v₀射出，射出的粒子均能击中C点，若AB=BC=l，粒子由A运动到C的时间均小于1 s. 不

计粒子重力、空气阻力及电磁场变化带来的影响. 则以下说法正确的是(　　 )

A．磁场方向垂直纸面向外

B．电场强度E₀和磁感应强度B₀大小的比值为E₀/B₀=2v₀

C．第一个粒子由A运动到C所经历的时间

D．第二个粒子到达C点的动能等于第一个粒子到达C点的动能

20．如图所示，物块B的质量为，与地面的动摩擦因数为；A

质量为，与地面间的摩擦不计。A、B间固定一轻弹簧，在水平

推力F的作用下，A、B一起做匀加速直线运动，则(　　 )

A．在匀加速直线运动过程中，弹簧的弹力大小为

B．匀加速直线运动过程中，推力F做的功总等于AB系统克服摩擦力做的功

C．若撤去力F，则撤去力F的瞬间A的加速度一定减小

D．撤去力F后，AB系统动量守恒

19．用粒子轰击时，得到，同时放出一种粒子，关于这种粒子，下列说法中不正

确的是

A．它来自于原子核　　　　　　 　　　　 B．它能穿透几厘米厚的铅板

C．它在磁场中不发生偏转　　　　 　　　　 D．它是一种频率很高的光子

18．将月球．地球同步卫星及静止在赤道上的物体三者进行比较，下列说法正确的是

A．三者都只受万有引力的作用，万有引力提供向心力

B．月球的向心加速度小于地球同步卫星的向心加速度

C．地球同步卫星与静止在赤道上物体的角速度相同

D．地球同步卫星相对地心的线速度与静止在赤道上物体相对地心的线速度大小相等

17．如图所示，MN是一负点电荷产生的电场中的一条电场线。一个仅受电场力作用的带正电

粒子，从a到b穿越这条电场线的轨迹如图中虚线所示。下列结论正确的是(　　 )

A．带电粒子在a点的加速度小于在b点的加速度

B．带电粒子在a点的加速度大于在b点的加速度

C．带电粒子在a点的电势能小于在b点的电势能

D．带电粒子从a到b 过程中动量大小逐渐减小

D．金属杆两次通过斜面上的同一位置时电阻R的热功率相同

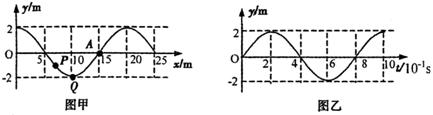

16．一列简谐横波，某时刻的图象如图甲所示，从该时刻开始计时，波形上A质点的振动图

象如图乙所示，由图象信息可知(　　 )

A．这列波是沿x轴正方向传播的B．这列波的波速是25m/s

C．从该时刻算起，再经过，A质点通过的路程是4cm

D．从该时刻算起，质点P将比质点Q先回到平衡位置

15．如图所示，A、B、C为等腰棱镜，a、b两束不同频率的单色光垂直AB边射入棱镜，两束光在AB面上入射点到D的距离相等，两束光折射后相交于图中的P点，以下判断正确的是(　　 )

A．在真空中，a光光速大于b光光速　　　 B．在真空中，a光波长大于b光波长

C．a光通过棱镜的时间大于b光通过棱镜的时间

D．a、b两束光从同一介质射入真空过程中，a光发生全反射临界角大于b光发生全反射临界角

14．下列说法中正确的是(　　 )

A．布朗运动反映了悬浮小颗粒内部分子在永不停息地做无规则热运动

B．分子势能一定随分子间的距离的增大而增大

C．热量不能从低温物体传到高温物体

D．若不计气体分子间相互作用，一定质量气体温度升高、压强降低过程中，一定从外界吸收热量

13．根据下列有关图象，说法正确的是

A．由图Ⅰ知，反应在T₁、T₃处达到平衡，且该反应的△H＜0

B．由图Ⅱ知，反应在t₆时，NH₃体积分数最大

C．由图Ⅱ知，t₃时采取降低反应温度的措施

D．Ⅲ在10L容器、850℃时反应，由图知，到4min时，反应放出51.6kJ的热量
