23.(15分)原子序数由小到大排列的四种短周期元素X、Y、Z、W，四种元素的原子序

数之和为32，在周期表中X是原子半径最小的元素，Y、Z左右相邻，Z、W位于同主族。

(1)　　　 X元素是　　　　　　 　

(2)　　　 X与W组成的化合物电子式为　　　　　　　　　　　　　 　

(3)　　　 由X、Y、Z、W四种元素中的三种组成的一种强酸，该强酸的稀溶液能与铜反应，

离子方程式为 　　　　　　　　　　　　　　　　　　　　　　　　　　

(4)　　　 由X、Y、Z、W四种元素组成的一种离子化合物A

①　　 已知1mol A能与足量NaOH浓溶液反应生成标准状况下44.8L气体。写出加热条件下A与NaOH溶液反应的离子方程式：　　　　　　　　 　　　　　　　　　　　　　　　　

②　　 又知A既能与盐酸反应，又能与氯水反应，写出A与氯水反应的离子方程式：

(5)　　　 由X、Y、Z、W和Fe五种元素组成的式量为392的化合物B，1 mol B中含有6mol结晶H₂O。对化合物B进行如下实验：

a. 取B的溶液加入过量浓NaOH溶液并加热，产生白色沉淀和无色刺激性气味气体。过一段时间白色沉淀变为灰绿色，最终变为红褐色；

b. 另取B的溶液，加入过量BaCl₂溶液产生白色沉淀，加盐酸沉淀不溶解

① B的化学式为：　　　　　　　　　　　　 　

② 已知1mol/L　 100mL B的溶液能与1mol/L　 20mLKMnO₄溶液(硫酸酸化)恰好反应。写出反应的离子方程式：

22.(20分)如图所示，空间某平面内有一条折线是磁场的分界线，在折线的两侧分布着方向相反、与平面垂直的匀强磁场，磁感应强度大小都为B．折线的顶角∠A＝90°，P、Q是折线上的两点，AP=AQ=L．现有一质量为m、电荷量为q的带负电微粒从P点沿PQ方向射出，不计微粒的重力．

(1)若P、Q间外加一与磁场方向垂直的匀强电场，能使速度为v₀射出的微粒沿PQ直线运动到Q点，求所加的场强？

(2)撤去电场，为使微粒从P点射出后，途经折线的顶点A而到达Q点，求初速度v应满足什么条件？

(3)求第(2)问中微粒从P点到达Q点所用时间的最小值．

21.(19分 )今年春节前后，我国南方大部分省区遭遇了罕见的雪灾，此次灾害过程造成

17个省(区、市、兵团)不同程度受灾。尤其是雪灾天气造成输电线被厚厚的冰层包裹(如

图甲)，使相邻两个铁塔间的拉力大大增加，导致铁塔被拉倒、压塌(如图乙)，电力设

施被严重损毁，给这些地方群众的生产生活造成了极大不便和巨大损失。当若干相同铁塔

等高、等距时，可将之视为如图所示的结构模型。已知铁塔(左右对称)质量为m，塔基

宽度为d。相邻铁塔间输电线的长度为L，其单位长度的质量为m₀，输电线顶端的切线与竖直方向成θ角。已知冰的密度为ρ，设冰层均匀包裹输电线上，且冰层的横截面为圆形，其半径为R(输电线的半径可忽略)。

(1)每个铁塔塔尖所受的压力将比原来增大多少？(画出受力图示)

(2)被冰层包裹后，输电线在最高点、最低点所受的拉力大小分别为多少？

20.(15分)如图所示，为光电计时器的实验简易示意图，当有不透光物体从光电门间通过时，光电计时器就可以显示物体的挡光时间，实验中所选用的光电门传感器可测的最短时间为0.01ms．光滑水平导轨MN上放两个相同物块A和B，其宽度a =3.0×10^-2m，左端挡板处有一弹射装置P，右端N处与水平传送带平滑连接，今将挡光效果好，宽度为d ＝3.6×10^－3m的两块黑色磁带分别贴在物块A和B上，且高出物块，并使高出物块部分在通过光电门时挡光．传送带水平部分的长度L =8m，沿逆时针方向以恒定速度v =6m/s匀速传动．物块A、B与传送带间的动摩擦因数，质量m_A =m_B =1kg．开始时在A和B之间压缩一轻弹簧，锁定其处于静止状态，现解除锁定，弹开物块A和B，迅速移去轻弹簧，两物块第一次通过光电门，计时器显示读数均为t =9.0×10^-4s． g取10m/s²．试求：

(1)弹簧储存的弹性势能E_P；

(2)物块B沿传送带向右滑动的最远距离s_m；

(3)物块B滑回水平面MN的速度大小；

19.(18分)

(1)图一中螺旋测微器读数为　　　　　　　　 mm。

图二中游标卡尺(游标尺上有50个等分刻度)

读数为　　　　　　　　　 cm。

(2)要测量一电源的电动势E(小于3V)和内阻r(约1Ω)，现有下列器材：

电压表V(3V和15V两个量程)、电阻箱(0-999.9Ω)、定值电阻R₀=3Ω、开关和导线。

某同学根据所给器材设计如下的实验电路。

电路中定值电阻R₀的作用是　　　　　　　　　　　 ．

(3)请根据图甲电路，在图乙中用笔画线代替导线连接电路。

(4)该同学调节电阻箱阻值R，读出对应电压表读数U，得到二组数据：R₁=2.0Ω时

U₁=2.38V；R₂=4.0Ω时U₂=2.50V。由这二组数可求得电源电动势为E=　　　　　　 V，

内阻为 r=　　　　　 Ω．

(5)为使最终测量结果更精确，在不改变实验方法、不更换实验器材的前提下，

至少再提出两个建议　　　　　　　　　　　　　　　　　　　　　　　　　 。

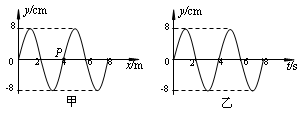

18.图甲为在某介质中传播的一列简谐横波在t=0时刻的图象，图乙是这列波在x=4m处质点P从该时刻起的振动图线，则下列判断中不正确的是(　　 )

A．这列波沿x轴负方向传播，波速大小为v=1m/s

B．在t=2.0s时质点P向y轴负方向运动

C．对介质中的任意一个质点来说，在任意连续的1s内，质点所通过的路程均为8 cm

D．在t=5.0s时质点P的加速度达到最大值

　　　　　　　　　　　　　　　 第Ⅱ卷

必考部分

第Ⅱ卷必考部分共9题，共157分。

17. 如图所示，MN是暗室墙上的一把直尺，一束宽度为a的平行白光垂直射向MN．现将一横截面积是直角三角形(顶角A为30⁰)的玻璃三棱镜放在图中虚线位置，且使其截面的直角边AB与MN平行，则放上三棱镜后，射到直尺上的光将　　　

A．被照亮部分下移　　 B．被照亮部分的宽度不变

C．上边缘呈紫色，下边缘呈红色　　

D．上边缘呈红色，下边缘呈紫色

16.在四川汶川的抗震救灾中，我国自主研制的“北斗一号”卫星导航系统，在抗震救灾中发挥了巨大作用。北斗导航系统又被称为“双星定位系统”，具有导航、定位等功能。“北斗”系统中两颗工作星均绕地心O做匀速圆周运动，轨道半径为，某时刻2颗工作卫星分别位于轨道上的A、B两位置(如图所示)．若卫星均顺时针运行，地球表面处的重力加速度为g，地球半径为R，不计卫星间的相互作用力．则以下判断中错误的是(　 )

A．这10颗卫星的加速度大小相等，均为

B．卫星1向后喷气就一定能追上卫星2

C．卫星1由位置A运动到位置B所需的时间为

D．卫星1由位置A运动到位置B的过程中万有引力做功为零

15. 如图，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场，电场和磁场相互垂

直。在电磁场区域中，有一个竖直放置的光滑绝缘圆环，环上套有一个带正电的小球。O

点为圆环的圆心，a、b、c为圆环上的三个点，a点为最高点，c点为最低点，Ob沿水平

方向。已知小球所受电场力与重力大小相等。现将小球从环的顶端a点由静止释放。下列

判断正确的是

A．当小球运动的弧长为圆周长的1/4时，洛仑兹力最大

B．当小球运动的弧长为圆周长的1/2时，洛仑兹力最大

C．小球从a点到b点，重力势能减小，电势能增大

D．小球从b点运动到c点，电势能增大，动能先增大后减小

14.现代汽车在制动时，有一种ABS系统，它能阻止制动时车轮抱死变为纯滑动。这种滑

动不但制动效果不好，而且易使车辆失去控制。为此需要一种测定车轮是否还在转动的装

置。如果检测出车辆不再转动，就会自动放松制动机构，让轮子仍保持缓慢转动状态。这

种检测装置称为电磁脉冲传感器，如图甲，B是一根永久磁铁，外面绕有线圈，它的左端

靠近一个铁质齿轮，齿轮与转动的车轮是同步的。图乙是车轮转动时输出电流随时间变化

的图象，下面分析正确的是

A．当齿轮上的齿靠近线圈时，由于磁化使永久磁体磁场增强，产生感应电流，齿的离开与靠近产生的感应电流方向相反

B．当齿轮上的齿靠近线圈时，由于磁化使永久磁体磁场减弱，产生感应电流，齿的离开与靠近产生的感应电流方向相反

C．车轮转速减慢，电流变化频率变小，周期变大，电流值变大

D．车轮转速减慢，电流变化频率变小，周期变大，电流值变小
